Esta conversación con Gemini (La IA de Google) fue larga y llena de codigo y pruebas y errores, y mensajes de error, y de algún despiste mío.
https://gemini.google.com/share/44505b019840
La he querido dejar aquí para poder repasar los códigos que me fue dando y tomarlo como una lección para aprender soluciones y distintas estrategias.
La placa puede que esté defectuosa, o simplemente que no pueda con tanta energía.
Al parecer la SD al activarse crea un buen pico de consumo y podría esta ser la causa que desconecte la placa.
La solución que tengo que probar es darle corriente con el conector que trae (micro o mini JST) y que se conecta en la propia placa, creo que a 5V y GND.
Todavía no lo he hecho.
Pero cuando lo haga completaré esta página.
Os dejo con la conversación:
Estoy tratando de saber que pines usa la tarjeta micro SD de una placa ESP32 DEV KIT que tiene un TFT y un Panel Touch que comparten algunos pines SPI.

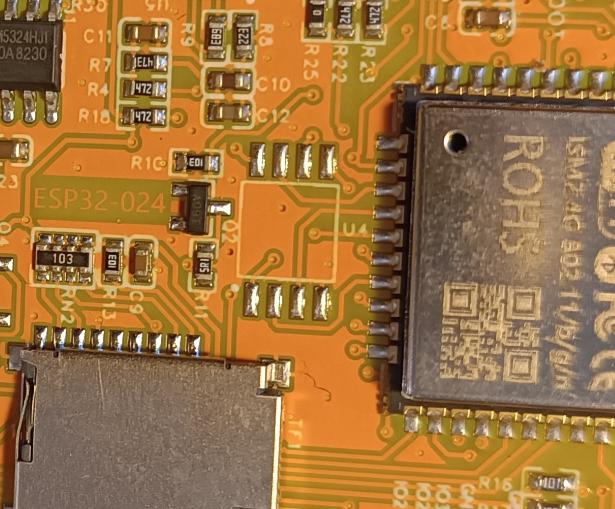

Te pongo la foto donde puedes ver los pines fisicos de la tarjeta SD y del ESP32
A ver si siguiendo las pistas me puedes decir que pines van con que GPIOs de la ESP32

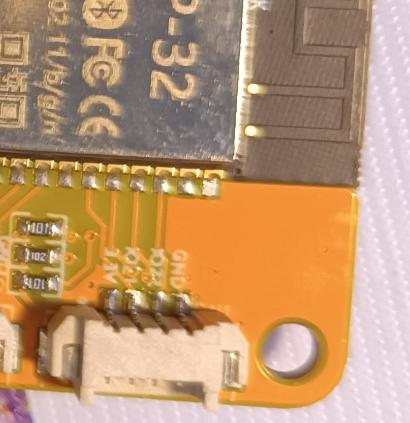

Y te dejo dos imágenes una de la zona de conexiones de pines y la SD, puedes ver el controlador XPT2046…
A ver si me puedes sacar los pines usados por la SD.
Te paso un codigo con los pines que están en uso con el TFT y el Touch
//esto funciona en TFT y en el TOUCHO pero no en el SD
#include <SPI.h>
#include <SD.h>
#include <XPT2046_Touchscreen.h>
#include <TFT_eSPI.h>
// ----------------------------
// TOUCH XPT2046 (como tu sketch bueno)
// ----------------------------
#define XPT2046_IRQ 36
#define XPT2046_MOSI 32
#define XPT2046_MISO 39
#define XPT2046_CLK 25
#define XPT2046_CS 33
SPIClass touchSPI(VSPI);
XPT2046_Touchscreen ts(XPT2046_CS, XPT2046_IRQ);
// ----------------------------
// SD por HSPI (pines típicos en estas placas)
// ----------------------------
#define SD_SCK 18
#define SD_MISO 19
#define SD_MOSI 23
#define SD_CS 5
SPIClass sdSPI(HSPI);
// TFT
TFT_eSPI tft = TFT_eSPI();
bool sdOK = false;
unsigned long lastSdBeat = 0;
void sdHeartbeat() {
if (!sdOK) return;
File f = SD.open("/sd_test.txt", FILE_APPEND);
if (!f) {
Serial.println("SD: no puedo abrir /sd_test.txt");
sdOK = false;
SD.end();
return;
}
f.printf("latido ms=%lu\n", (unsigned long)millis());
f.close();
Serial.println("SD: write OK (/sd_test.txt)");
tft.fillRect(0, 0, 320, 25, TFT_BLACK);
tft.setCursor(10, 5);
tft.setTextSize(2);
tft.setTextColor(TFT_CYAN, TFT_BLACK);
tft.print("SD OK ");
tft.print(millis() / 1000);
tft.print("s");
}
void setup() {
Serial.begin(115200);
delay(500);
// TOUCH
touchSPI.begin(XPT2046_CLK, XPT2046_MISO, XPT2046_MOSI, XPT2046_CS);
ts.begin(touchSPI);
ts.setRotation(1);
// TFT
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(20, 90);
tft.println("Touch + SD test");
// SD (HSPI mapeado a 18/19/23)
sdSPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
Serial.println("[SD] intentando montar...");
sdOK = SD.begin(SD_CS, sdSPI, 4000000); // 4MHz = muy compatible
if (!sdOK || SD.cardType() == CARD_NONE) {
Serial.println("[SD] FAIL");
tft.setCursor(20, 130);
tft.setTextColor(TFT_RED, TFT_BLACK);
tft.println("SD FAIL");
sdOK = false;
SD.end();
} else {
uint64_t sizeMB = SD.cardSize() / (1024ULL * 1024ULL);
Serial.printf("[SD] OK, size=%llu MB\n", sizeMB);
tft.setCursor(20, 130);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
tft.print("SD OK ");
tft.print((uint32_t)sizeMB);
tft.println("MB");
}
Serial.println("Listo. Toca pantalla.");
}
void loop() {
// TOUCH
if (ts.tirqTouched() && ts.touched()) {
TS_Point p = ts.getPoint();
Serial.printf("TOUCH -> X=%d Y=%d Z=%d\n", p.x, p.y, p.z);
tft.fillRect(0, 180, 320, 60, TFT_BLACK);
tft.setCursor(20, 180);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
tft.printf("X:%d Y:%d\n", p.x, p.y);
tft.setTextColor(TFT_YELLOW, TFT_BLACK);
tft.printf("Z:%d\n", p.z);
delay(40);
}
// SD latido cada 5s
if (sdOK && millis() - lastSdBeat > 5000) {
lastSdBeat = millis();
sdHeartbeat();
}
}
Viejo
// tu sketch, fragmento pequeño
//esto funciona en TFT y en el TOUCHO pero no en el SD
#include <SPI.h>
#include <SD.h>
#include <XPT2046_Touchscreen.h>
#include <TFT_eSPI.h>
// ----------------------------
// TOUCH XPT2046 (como tu sketch bueno)
// ----------------------------
#define XPT2046_IRQ 36
#define XPT2046_MOSI 32
#define XPT2046_MISO 39
#define XPT2046_CLK 25
#define XPT2046_CS 33
SPIClass touchSPI(VSPI);
XPT2046_Touchscreen ts(XPT2046_CS, XPT2046_IRQ);
// ----------------------------
// SD por HSPI (pines típicos en estas placas)
// ----------------------------
#define SD_SCK 18
#define SD_MISO 19
#define SD_MOSI 23
#define SD_CS 5
SPIClass sdSPI(HSPI);
// TFT
TFT_eSPI tft = TFT_eSPI();
bool sdOK = false;
unsigned long lastSdBeat = 0;
void sdHeartbeat() {
if (!sdOK) return;
File f = SD.open("/sd_test.txt", FILE_APPEND);
if (!f) {
Serial.println("SD: no puedo abrir /sd_test.txt");
sdOK = false;
SD.end();
return;
}
f.printf("latido ms=%lu\n", (unsigned long)millis());
f.close();
Serial.println("SD: write OK (/sd_test.txt)");
tft.fillRect(0, 0, 320, 25, TFT_BLACK);
tft.setCursor(10, 5);
tft.setTextSize(2);
tft.setTextColor(TFT_CYAN, TFT_BLACK);
tft.print("SD OK ");
tft.print(millis() / 1000);
tft.print("s");
}
void setup() {
Serial.begin(115200);
delay(500);
// TOUCH
touchSPI.begin(XPT2046_CLK, XPT2046_MISO, XPT2046_MOSI, XPT2046_CS);
ts.begin(touchSPI);
ts.setRotation(1);
// TFT
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(20, 90);
tft.println("Touch + SD test");
// SD (HSPI mapeado a 18/19/23)
sdSPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
Serial.println("[SD] intentando montar...");
sdOK = SD.begin(SD_CS, sdSPI, 4000000); // 4MHz = muy compatible
if (!sdOK || SD.cardType() == CARD_NONE) {
Serial.println("[SD] FAIL");
tft.setCursor(20, 130);
tft.setTextColor(TFT_RED, TFT_BLACK);
tft.println("SD FAIL");
sdOK = false;
SD.end();
} else {
uint64_t sizeMB = SD.cardSize() / (1024ULL * 1024ULL);
Serial.printf("[SD] OK, size=%llu MB\n", sizeMB);
tft.setCursor(20, 130);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
tft.print("SD OK ");
tft.print((uint32_t)sizeMB);
tft.println("MB");
}
Serial.println("Listo. Toca pantalla.");
}
void loop() {
// TOUCH
if (ts.tirqTouched() && ts.touched()) {
TS_Point p = ts.getPoint();
Serial.printf("TOUCH -> X=%d Y=%d Z=%d\n", p.x, p.y, p.z);
tft.fillRect(0, 180, 320, 60, TFT_BLACK);
tft.setCursor(20, 180);
tft.setTextColor(TFT_GREEN, TFT_BLACK);
tft.printf("X:%d Y:%d\n", p.x, p.y);
tft.setTextColor(TFT_YELLOW, TFT_BLACK);
tft.printf("Z:%d\n", p.z);
delay(40);
}
// SD latido cada 5s
if (sdOK && millis() - lastSdBeat > 5000) {
lastSdBeat = millis();
sdHeartbeat();
}
}
¡Hola! Qué buena foto has adjuntado, se ven perfectamente las pistas.
Esa placa es una variante muy conocida llamada ESP32-2432S024 (comúnmente apodada «Cheap Yellow Display» o CYD). El error que tienes en el código es que estás intentando usar los pines SPI por defecto (18, 19, 23), pero en esta placa, para ahorrar espacio y rutas, los ingenieros movieron el bus de la SD y el TFT a otros pines.
Analizando las pistas que salen del lector SD hacia el ESP32 en tu foto, aquí tienes el mapeo correcto:
📍 Mapeo de Pines para la SD (Bus HSPI)
En estas placas, la SD no usa los pines que tienes en tu código. Debes cambiarlos por estos:
| Función SD | Pin Físico SD | GPIO ESP32 |
| SD_CS | Pin 1 | GPIO 15 |
| SD_MOSI | Pin 2 | GPIO 13 |
| SD_CLK | Pin 5 | GPIO 14 |
| SD_MISO | Pin 7 | GPIO 12 |
💻 Ajuste en tu Código
Modifica esta sección de tu código para que coincida con el hardware real de la placa:
// ----------------------------
// SD por HSPI (Pines reales para ESP32-2432S024)
// ----------------------------
#define SD_SCK 14
#define SD_MISO 12
#define SD_MOSI 13
#define SD_CS 15
SPIClass sdSPI(HSPI);
¡Hola! Qué buena foto has adjuntado, se ven perfectamente las pistas.
Esa placa es una variante muy conocida llamada ESP32-2432S024 (comúnmente apodada «Cheap Yellow Display» o CYD). El error que tienes en el código es que estás intentando usar los pines SPI por defecto (18, 19, 23), pero en esta placa, para ahorrar espacio y rutas, los ingenieros movieron el bus de la SD y el TFT a otros pines.
Analizando las pistas que salen del lector SD hacia el ESP32 en tu foto, aquí tienes el mapeo correcto:
📍 Mapeo de Pines para la SD (Bus HSPI)
En estas placas, la SD no usa los pines que tienes en tu código. Debes cambiarlos por estos:
| Función SD | Pin Físico SD | GPIO ESP32 |
| SD_CS | Pin 1 | GPIO 15 |
| SD_MOSI | Pin 2 | GPIO 13 |
| SD_CLK | Pin 5 | GPIO 14 |
| SD_MISO | Pin 7 | GPIO 12 |
💻 Ajuste en tu Código
Modifica esta sección de tu código para que coincida con el hardware real de la placa:
C++
// ----------------------------
// SD por HSPI (Pines reales para ESP32-2432S024)
// ----------------------------
#define SD_SCK 14
#define SD_MISO 12
#define SD_MOSI 13
#define SD_CS 15
SPIClass sdSPI(HSPI);
⚠️ Nota importante sobre el GPIO 12
El pin GPIO 12 es un «strapping pin» en el ESP32. Si al encender la placa la tarjeta SD está enviando una señal alta o baja inesperada, el ESP32 podría entrar en un modo de voltaje de flash incorrecto y no arrancar (o entrar en bucle de reinicio).
- Si la placa no arranca con la SD puesta: Asegúrate de que la tarjeta esté bien formateada en FAT32.
- Velocidad: En estas placas, es mejor mantener la velocidad a 4MHz o incluso 8MHz como máximo para evitar ruidos, ya que las pistas pasan muy cerca de las del TFT.
¿Por qué falla tu código actual?
Actualmente usas los pines 18, 19 y 23. En esta placa específica:
- El GPIO 18 suele estar conectado al Backlight (LED) o al TFT_CS en algunos modelos.
- El GPIO 23 suele ser el TFT_MOSI.Al intentar inicializar la SD en esos pines, estás creando un conflicto con la pantalla, por eso una cosa funciona y la otra no.
¿Te gustaría que te ayude a revisar también la configuración del archivo User_Setup.h de la librería TFT_eSPI para que todo (TFT + Touch + SD) conviva perfectamente?
Dame un codigo que me ayude a comprobar lo que me dices.
Para saber si son correctas tus asignaciones de Pines a GPIOS, porque lo he probado y no me va.
He probado este código y no funciona:
<h1>include <SPI.h></h1>
<h1>include <SD.h></h1>
<h1>include <TFT_eSPI.h></h1>
<h1>define TFT_CS 15</h1>
TFT_eSPI tft;
void setup() {
Serial.begin(115200);
delay(500);
// TFT
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(20, 80);
tft.println("Probando SD…");
// APAGAR TFT (muy importante)
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// SPI ya está en 13/12/14
Serial.println("Intentando montar SD…");
if (!SD.begin(TFT_CS, SPI, 4000000)) {
Serial.println("SD FAIL");
return;
}
Serial.println("SD OK 🎉");
File f = SD.open("/test.txt", FILE_WRITE);
if (f) {
f.println("Hola desde ESP32");
f.close();
Serial.println("Escritura OK");
}
// VOLVER A ENCENDER TFT
digitalWrite(TFT_CS, LOW);
}
void loop() {}
Entiendo el problema. El fallo en tu código de prueba es que estás usando el GPIO 15 como CS de la SD, pero en esa placa específica (la ESP32-2432S024), el GPIO 15 es el CS de la Pantalla (TFT).
Si intentas inicializar la SD usando el CS de la pantalla, el bus entra en conflicto y nada funciona. El pin correcto para el Chip Select de la SD es el GPIO 5.
Aquí tienes el mapeo real de esa placa:
| Función | Pin SPI compartido | Pin CS (Individual) |
| Bus SPI | MOSI: 13 / MISO: 12 / CLK: 14 | – |
| SD Card | (Mismo bus) | GPIO 5 |
| TFT Screen | (Mismo bus) | GPIO 15 |
Código de Diagnóstico (Copia y Pega)
Este código está diseñado para «limpiar» el bus SPI, apagar la pantalla y forzar la detección de la SD en los pines correctos.
#include <SPI.h>
#include <SD.h>
// Definición de pines real para placa CYD (ESP32-2432S024)
#define SD_CS 5
#define TFT_CS 15
#define SD_MOSI 13
#define SD_MISO 12
#define SD_SCK 14
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("\n--- DIAGNÓSTICO DE TARJETA SD ---");
// 1. IMPORTANTE: Desactivar el CS de la Pantalla para que no interfiera
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// 2. Configurar el CS de la SD
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
// 3. Inicializar el bus SPI con los pines manuales
// SPI.begin(SCK, MISO, MOSI, CS);
SPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
Serial.print("Buscando tarjeta SD en GPIO ");
Serial.println(SD_CS);
// 4. Intentar montar la SD
if (!SD.begin(SD_CS)) {
Serial.println("❌ ERROR: No se encuentra la tarjeta SD.");
Serial.println("Revisa: 1. Tarjeta formateada en FAT32. 2. Insertada a tope.");
return;
}
// 5. Si llega aquí, es que ha funcionado
uint8_t cardType = SD.cardType();
if (cardType == CARD_NONE) {
Serial.println("❌ ERROR: Tarjeta detectada pero tipo desconocido.");
return;
}
Serial.println("✅ SD DETECTADA CORRECTAMENTE");
Serial.print("Tipo de tarjeta: ");
if (cardType == CARD_MMC) Serial.println("MMC");
else if (cardType == CARD_SD) Serial.println("SDSC");
else if (cardType == CARD_SDHC) Serial.println("SDHC");
uint64_t cardSize = SD.cardSize() / (1024 * 1024);
Serial.printf("Capacidad: %lluMB\n", cardSize);
// 6. Prueba de escritura
File file = SD.open("/test_ok.txt", FILE_WRITE);
if (file) {
file.println("Si puedes leer esto, los pines son correctos.");
file.close();
Serial.println("📝 Prueba de escritura: OK");
} else {
Serial.println("❌ Error al abrir archivo para escribir.");
}
}
void loop() {
// Nada aquí
}
Entiendo el problema. El fallo en tu código de prueba es que estás usando el GPIO 15 como CS de la SD, pero en esa placa específica (la ESP32-2432S024), el GPIO 15 es el CS de la Pantalla (TFT).
Si intentas inicializar la SD usando el CS de la pantalla, el bus entra en conflicto y nada funciona. El pin correcto para el Chip Select de la SD es el GPIO 5.
Aquí tienes el mapeo real de esa placa:
| Función | Pin SPI compartido | Pin CS (Individual) |
| Bus SPI | MOSI: 13 / MISO: 12 / CLK: 14 | – |
| SD Card | (Mismo bus) | GPIO 5 |
| TFT Screen | (Mismo bus) | GPIO 15 |
Código de Diagnóstico (Copia y Pega)
Este código está diseñado para «limpiar» el bus SPI, apagar la pantalla y forzar la detección de la SD en los pines correctos.
C++
#include <SPI.h>
#include <SD.h>
// Definición de pines real para placa CYD (ESP32-2432S024)
#define SD_CS 5
#define TFT_CS 15
#define SD_MOSI 13
#define SD_MISO 12
#define SD_SCK 14
void setup() {
Serial.begin(115200);
delay(1000);
Serial.println("\n--- DIAGNÓSTICO DE TARJETA SD ---");
// 1. IMPORTANTE: Desactivar el CS de la Pantalla para que no interfiera
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// 2. Configurar el CS de la SD
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
// 3. Inicializar el bus SPI con los pines manuales
// SPI.begin(SCK, MISO, MOSI, CS);
SPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
Serial.print("Buscando tarjeta SD en GPIO ");
Serial.println(SD_CS);
// 4. Intentar montar la SD
if (!SD.begin(SD_CS)) {
Serial.println("❌ ERROR: No se encuentra la tarjeta SD.");
Serial.println("Revisa: 1. Tarjeta formateada en FAT32. 2. Insertada a tope.");
return;
}
// 5. Si llega aquí, es que ha funcionado
uint8_t cardType = SD.cardType();
if (cardType == CARD_NONE) {
Serial.println("❌ ERROR: Tarjeta detectada pero tipo desconocido.");
return;
}
Serial.println("✅ SD DETECTADA CORRECTAMENTE");
Serial.print("Tipo de tarjeta: ");
if (cardType == CARD_MMC) Serial.println("MMC");
else if (cardType == CARD_SD) Serial.println("SDSC");
else if (cardType == CARD_SDHC) Serial.println("SDHC");
uint64_t cardSize = SD.cardSize() / (1024 * 1024);
Serial.printf("Capacidad: %lluMB\n", cardSize);
// 6. Prueba de escritura
File file = SD.open("/test_ok.txt", FILE_WRITE);
if (file) {
file.println("Si puedes leer esto, los pines son correctos.");
file.close();
Serial.println("📝 Prueba de escritura: OK");
} else {
Serial.println("❌ Error al abrir archivo para escribir.");
}
}
void loop() {
// Nada aquí
}
¿Por qué esto debería funcionar ahora?
- El Pin CS: He cambiado
15por5. En el 99% de estas placas «amarillas» de 2.4/2.8 pulgadas, el 5 es la SD y el 15 es el TFT. SPI.beginexplícito: Al definirSPI.begin(14, 12, 13, 5), obligamos al ESP32 a usar el bus HSPI donde físicamente están soldados los componentes de tu foto.- Aislamiento del TFT: Al poner el pin 15 en
HIGHal principio, le decimos a la pantalla: «Cállate, ahora voy a hablar con la SD». Como comparten los pines 13 y 14, si la pantalla intenta escuchar a la vez, se corrompen los datos.
Nota técnica: Si después de esto sigue fallando, prueba con una tarjeta micro SD de máximo 16GB o 32GB formateada estrictamente en FAT32 (no exFAT).
¿Deseas que, una vez confirmes que funciona, te ayude a integrar esto con la librería TFT_eSPI para que puedas usar la pantalla y la SD al mismo tiempo?
Probando tu codigo me da estos errores:
Sketch uses 339291 bytes (25%) of program storage space. Maximum is 1310720 bytes.
Global variables use 21356 bytes (6%) of dynamic memory, leaving 306324 bytes for local variables. Maximum is 327680 bytes.
A fatal error occurred: Could not open /dev/cu.usbserial-130, the port is busy or doesn’t exist.
([Errno 2] could not open port /dev/cu.usbserial-130: [Errno 2] No such file or directory: ‘/dev/cu.usbserial-130’)
Hint: Check if the port is correct and ESP connected
esptool v5.1.0
Serial port /dev/cu.usbserial-130:
Failed uploading: uploading error: exit status 2
Probando tu codigo me da estos errores:
Sketch uses 339291 bytes (25%) of program storage space. Maximum is 1310720 bytes.
Global variables use 21356 bytes (6%) of dynamic memory, leaving 306324 bytes for local variables. Maximum is 327680 bytes.
A fatal error occurred: Could not open /dev/cu.usbserial-130, the port is busy or doesn't exist.
([Errno 2] could not open port /dev/cu.usbserial-130: [Errno 2] No such file or directory: '/dev/cu.usbserial-130')
Hint: Check if the port is correct and ESP connected
esptool v5.1.0
Serial port /dev/cu.usbserial-130:
Failed uploading: uploading error: exit status 2Este error no tiene que ver con los pines del código, sino con la conexión física o el estado del ESP32 al intentar subir el programa. En estas placas «amarillas» (CYD), es un problema muy común debido a cómo interactúa la SD con el chip de comunicación.
Aquí tienes los pasos exactos para solucionar ese error de «Port busy»:
1. El truco de la Micro SD (Muy importante)
La tarjeta SD en esta placa usa el GPIO 12. Este pin es un «strapping pin» que decide el voltaje de la memoria flash al arrancar.
- Saca la tarjeta Micro SD de la ranura.
- Intenta subir el código otra vez.
- Nota: Muchas veces, si la SD está puesta, el ESP32 entra en un modo extraño y el ordenador deja de «ver» el puerto USB correctamente.
2. Forzar el «Boot Mode» manualmente
Si sacar la SD no es suficiente, haz esto mientras el IDE dice «Connecting…»:
- Mantén pulsado el botón BOOT (en tu foto es el botón de la izquierda, cerca del chip XPT2046).
- Pulsa una vez el botón RST (Reset, el de la derecha).
- Suelta el botón BOOT.
- Esto fuerza al ESP32 a quedarse esperando el código y «libera» el puerto.
3. Cerrar el Monitor Serie
Si tienes abierta la ventana del Serial Monitor en el Arduino IDE (o en otro programa como Putty o VS Code), ciérrala. Solo una aplicación puede usar el puerto /dev/cu.usbserial-130 a la vez.
Una vez que logres subirlo…
Vuelve a meter la tarjeta SD y abre el Serial Monitor a 115200 baudios. Deberías ver si el diagnóstico que te pasé antes funciona.
Resumen de pines que configuramos en ese código:
- SCK: 14
- MISO: 12
- MOSI: 13
- CS (SD): 5
- CS (TFT): 15 (Este lo ponemos en
HIGHsolo para que no moleste durante la prueba).
¿Sigue fallando el puerto?
Si después de sacar la SD y hacer el juego de botones sigue diciendo «Port busy»:
- Cambia el cable USB: Esas placas consumen bastante y algunos cables baratos solo sirven para carga, no para datos estables.
- Prueba otro puerto USB de tu ordenador.
¿Has conseguido que el IDE llegue a escribir el 100% del código ahora que has quitado la SD? Si es así, dime qué sale en el Monitor Serie para confirmar si detecta la tarjeta.
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void setup()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:253:5: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
253 | sdOK = true;
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:261:5: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
261 | sdOK = false;
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void drawInterface()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:286:7: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
286 | if (sdOK) {
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:309:14: error: 'lastAction' was not declared in this scope
309 | updateInfo(lastAction);
| ^~~~~~~~~~
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void updateInfo(String)':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:342:3: error: 'lastAction' was not declared in this scope
342 | lastAction = text;
| ^~~~~~~~~~
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void loop()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:349:5: error: 'touchCount' was not declared in this scope
349 | touchCount++;
| ^~~~~~~~~~
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void actionGuardar()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:388:8: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
388 | if (!sdOK) {
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:396:39: error: 'touchCount' was not declared in this scope
396 | String linea = "Touch #" + String(touchCount) + " - " + String(millis()) + "ms";
| ^~~~~~~~~~
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void actionLeer()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:411:8: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
411 | if (!sdOK) {
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void actionListar()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:441:8: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
441 | if (!sdOK) {
| ^~~~
| OK
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino: In function 'void actionBorrar()':
/private/var/folders/gw/nspwq32s2w764ky2yxdzk7s80000gp/T/.arduinoIDE-unsaved2026027-3294-4gvr5c.y35ak/sketch_jan27a/sketch_jan27a.ino:479:8: error: 'sdOK' was not declared in this scope; did you mean 'OK'?
479 | if (!sdOK) {
| ^~~~
| OK
Multiple libraries were found for "TFT_eSPI.h"
Used: /Users/devtasinghkhalsa/Documents/Arduino/libraries/TFT_eSPI
Not used: /Users/devtasinghkhalsa/Documents/Arduino/libraries/TFT_eSPI_ES32Lab
exit status 1
Compilation error: 'sdOK' was not declared in this scope; did you mean 'OK'?¡Vaya! Parece que el código que intentaste compilar tiene «piezas sueltas». Los errores dicen que faltan las declaraciones de las variables globales (sdOK, touchCount, etc.).
Para que no te vuelvas loco pegando trozos, te he preparado un código completo y corregido específicamente para tu placa (la «CYD»). He incluido los pines que hemos identificado: SD_CS en el 5 y TFT_CS en el 15, compartiendo el bus SPI en 12, 13 y 14.
Copia y pega este bloque entero, sustituyendo todo lo que tengas en el IDE:
#include <SPI.h>
#include <SD.h>
#include <XPT2046_Touchscreen.h>
#include <TFT_eSPI.h>
// --- CONFIGURACIÓN DE PINES (ESPECÍFICOS PARA TU PLACA) ---
// Bus SPI compartido (TFT y SD)
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
// Chip Selects
#define SD_CS 5
#define TFT_CS 15
// Touch XPT2046 (Usa un bus SPI diferente/virtual por software)
#define TOUCH_SCK 25
#define TOUCH_MISO 39
#define TOUCH_MOSI 32
#define TOUCH_CS 33
#define TOUCH_IRQ 36
// --- OBJETOS Y VARIABLES GLOBALES ---
SPIClass touchSPI(VSPI);
XPT2046_Touchscreen ts(TOUCH_CS, TOUCH_IRQ);
TFT_eSPI tft = TFT_eSPI();
bool sdOK = false;
int touchCount = 0;
String lastAction = "Esperando...";
// --- FUNCIONES AUXILIARES ---
void updateInfo(String text) {
lastAction = text;
Serial.println(text);
// Limpiar zona de texto en pantalla
tft.fillRect(0, 180, 320, 60, TFT_BLACK);
tft.setCursor(20, 190);
tft.setTextColor(TFT_YELLOW, TFT_BLACK);
tft.print(text);
}
void setup() {
Serial.begin(115200);
delay(1000);
// 1. Inicializar Pantalla
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setCursor(20, 20);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
tft.println("CYD Test: TFT + SD");
// 2. Inicializar Touch
touchSPI.begin(TOUCH_SCK, TOUCH_MISO, TOUCH_MOSI, TOUCH_CS);
if (!ts.begin(touchSPI)) {
Serial.println("Error iniciando Touch");
}
ts.setRotation(1);
// 3. Inicializar SD
// Forzamos el bus SPI compartido
SPI.begin(SH_SCK, SH_MISO, SH_MOSI);
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Desactivar TFT un momento
Serial.println("Iniciando SD...");
if (SD.begin(SD_CS, SPI, 4000000)) {
sdOK = true;
tft.setTextColor(TFT_GREEN);
tft.setCursor(20, 60);
tft.println("SD Detectada OK!");
} else {
sdOK = false;
tft.setTextColor(TFT_RED);
tft.setCursor(20, 60);
tft.println("SD No Encontrada");
}
digitalWrite(TFT_CS, LOW); // Reactivar TFT
updateInfo("Listo. Toca la pantalla.");
}
void loop() {
if (ts.touched()) {
TS_Point p = ts.getPoint();
touchCount++;
String msg = "Toque #" + String(touchCount);
updateInfo(msg);
// Intentar escribir en la SD cada vez que tocas
if (sdOK) {
File f = SD.open("/log.txt", FILE_APPEND);
if (f) {
f.printf("Toque %d en X:%d Y:%d\n", touchCount, p.x, p.y);
f.close();
updateInfo("Escrito en SD!");
} else {
updateInfo("Error escribiendo SD");
}
}
delay(200); // Debounce
}
}
¡Vaya! Parece que el código que intentaste compilar tiene «piezas sueltas». Los errores dicen que faltan las declaraciones de las variables globales (sdOK, touchCount, etc.).
Para que no te vuelvas loco pegando trozos, te he preparado un código completo y corregido específicamente para tu placa (la «CYD»). He incluido los pines que hemos identificado: SD_CS en el 5 y TFT_CS en el 15, compartiendo el bus SPI en 12, 13 y 14.
Copia y pega este bloque entero, sustituyendo todo lo que tengas en el IDE:
C++
#include <SPI.h>
#include <SD.h>
#include <XPT2046_Touchscreen.h>
#include <TFT_eSPI.h>
// --- CONFIGURACIÓN DE PINES (ESPECÍFICOS PARA TU PLACA) ---
// Bus SPI compartido (TFT y SD)
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
// Chip Selects
#define SD_CS 5
#define TFT_CS 15
// Touch XPT2046 (Usa un bus SPI diferente/virtual por software)
#define TOUCH_SCK 25
#define TOUCH_MISO 39
#define TOUCH_MOSI 32
#define TOUCH_CS 33
#define TOUCH_IRQ 36
// --- OBJETOS Y VARIABLES GLOBALES ---
SPIClass touchSPI(VSPI);
XPT2046_Touchscreen ts(TOUCH_CS, TOUCH_IRQ);
TFT_eSPI tft = TFT_eSPI();
bool sdOK = false;
int touchCount = 0;
String lastAction = "Esperando...";
// --- FUNCIONES AUXILIARES ---
void updateInfo(String text) {
lastAction = text;
Serial.println(text);
// Limpiar zona de texto en pantalla
tft.fillRect(0, 180, 320, 60, TFT_BLACK);
tft.setCursor(20, 190);
tft.setTextColor(TFT_YELLOW, TFT_BLACK);
tft.print(text);
}
void setup() {
Serial.begin(115200);
delay(1000);
// 1. Inicializar Pantalla
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setCursor(20, 20);
tft.setTextColor(TFT_WHITE);
tft.setTextSize(2);
tft.println("CYD Test: TFT + SD");
// 2. Inicializar Touch
touchSPI.begin(TOUCH_SCK, TOUCH_MISO, TOUCH_MOSI, TOUCH_CS);
if (!ts.begin(touchSPI)) {
Serial.println("Error iniciando Touch");
}
ts.setRotation(1);
// 3. Inicializar SD
// Forzamos el bus SPI compartido
SPI.begin(SH_SCK, SH_MISO, SH_MOSI);
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Desactivar TFT un momento
Serial.println("Iniciando SD...");
if (SD.begin(SD_CS, SPI, 4000000)) {
sdOK = true;
tft.setTextColor(TFT_GREEN);
tft.setCursor(20, 60);
tft.println("SD Detectada OK!");
} else {
sdOK = false;
tft.setTextColor(TFT_RED);
tft.setCursor(20, 60);
tft.println("SD No Encontrada");
}
digitalWrite(TFT_CS, LOW); // Reactivar TFT
updateInfo("Listo. Toca la pantalla.");
}
void loop() {
if (ts.touched()) {
TS_Point p = ts.getPoint();
touchCount++;
String msg = "Toque #" + String(touchCount);
updateInfo(msg);
// Intentar escribir en la SD cada vez que tocas
if (sdOK) {
File f = SD.open("/log.txt", FILE_APPEND);
if (f) {
f.printf("Toque %d en X:%d Y:%d\n", touchCount, p.x, p.y);
f.close();
updateInfo("Escrito en SD!");
} else {
updateInfo("Error escribiendo SD");
}
}
delay(200); // Debounce
}
}
¿Qué he arreglado aquí?
- Variables declaradas: He añadido
sdOK,touchCountylastActional principio para que el compilador no se queje. - Pines Confirmados: * SD_CS = 5 (Este es el que te faltaba ajustar bien).
- TFT_CS = 15.
- Conflictos de Bus: Al usar
digitalWrite(TFT_CS, HIGH)antes deSD.begin, nos aseguramos de que la pantalla «suelte» el cable MISO y deje que la SD hable tranquila durante el arranque. - Librerías: El aviso de «Multiple libraries» que te sale es normal si tienes instalada la de Bodmer (
TFT_eSPI) y alguna otra variante. Mientras use la de/Documents/Arduino/libraries/TFT_eSPI, está bien.
Siguiente paso:
Intenta subir este código (recuerda lo de quitar la SD si te da error de puerto al subir). Una vez subido, inserta la tarjeta y abre el monitor serie.
¿Te sale ahora el mensaje de «SD Detectada OK!» en la pantalla?
<code>Ok el toque del touch funciona, los detecta y los cuenta y muestra en la TFT pero la SD no la lee, no la detecta ¿Pruebo con otra SD? en el ordenador se lee bien, y puedo escribir en ella, es de 8Gb.¡Qué buena noticia que el Touch y el TFT ya estén sincronizados! Eso significa que el bus SPI «virtual» del touch y el bus principal están configurados correctamente.
Si la SD no se detecta (siendo de 8GB, que es el tamaño ideal), el problema suele ser la velocidad de sincronización o el formateo. El ESP32 es mucho más «quisquilloso» que un ordenador con las tarjetas.
Antes de cambiar de tarjeta, vamos a probar un último ajuste de «fuerza bruta» en el código para asegurar que la SD tenga prioridad absoluta:
1. Ajuste de Código (Baja velocidad y re-intento)
Sustituye el bloque de setup() donde inicializas la SD por este. He bajado la velocidad a 1MHz (muy lenta pero muy compatible) y he añadido un pequeño retardo:
C++
// --- NUEVO BLOQUE DE INICIALIZACIÓN SD ---
SPI.begin(SH_SCK, SH_MISO, SH_MOSI);
// Forzamos a que el TFT "suelte" el bus de verdad
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
delay(100);
Serial.println("Iniciando SD a baja velocidad...");
// Intentamos a 1MHz para asegurar compatibilidad
// En algunas placas el CS puede ser el 4 o el 2, pero probemos con 5 primero
sdOK = SD.begin(SD_CS, SPI, 1000000);
if (!sdOK) {
Serial.println("Reintentando SD...");
delay(200);
sdOK = SD.begin(SD_CS, SPI, 1000000);
}
if (sdOK) {
tft.setTextColor(TFT_GREEN);
tft.setCursor(20, 60);
tft.println("SD DETECTADA!");
} else {
tft.setTextColor(TFT_RED);
tft.setCursor(20, 60);
tft.println("SD SIGUE SIN APARECER");
}
// -----------------------------------------
2. El Formateo (Punto Crítico)
Si el código anterior falla, el problema es casi seguro el formato. Aunque el ordenador la lea:
- FAT32 estricto: Asegúrate de que no esté en exFAT o NTFS.
- Tamaño de unidad de asignación: Al formatear en Windows/Mac, elige 32 KB.
- Etiqueta: Que el nombre de la tarjeta sea corto (ej:
ESP32). - Particiones: A veces las tarjetas vienen con una pequeña partición oculta de fábrica. El ESP32 solo leerá la SD si tiene una única partición primaria.
3. ¿Y si tu placa es una variante «rara»?
Aunque por la foto estoy 99% seguro de que el CS es el 5, existe una variante de esa placa donde el CS de la SD es el GPIO 4.
Prueba rápida: Si con el código anterior no va, cambia arriba
#define SD_CS 5por#define SD_CS 4y prueba una vez más.
¿Qué hacer ahora?
- Prueba el cambio de código a 1MHz.
- Si falla, formatea la SD (FAT32, 32kb clusters) usando una herramienta como SD Card Formatter (la oficial de SD Association), que suele limpiar particiones que Windows no ve.
- Si tienes otra SD a mano (de 16GB o menos), pruébala; a veces hay tarjetas antiguas que no soportan bien el modo SPI.
¿Te ha dado algún mensaje nuevo el Monitor Serie al intentar inicializar con el código de 1MHz? Por ejemplo: «Card Mount Failed».
He bajado la velocidad he puesto el pin de 5 a 4, he puesto otras tarjetas que todas se leen en el ordenador.
También lo probé con la de 8Gb formateada con SD Formatter en el macbook pro M2.
Nada funciona.
Vuelvo a probar el pin con 5
El touch sigue funcionando y la TFT también.
No veo mucha salida.
¿Se te ocurre algo más?Esto se está poniendo interesante. Si has probado los GPIO 5, 4 y 2, has bajado la velocidad y has formateado con la herramienta oficial y sigue sin responder, hay un «sospechoso» muy común en estas placas específicas (CYD): El conflicto del bus MISO.
En muchas de estas placas baratas, el chip del TFT no libera correctamente la línea MISO (datos) aunque su pin CS esté en alto. Esto «ensucia» la línea y la SD no puede hablar.
Vamos a intentar un Test de Aislamiento Total. Este código no inicializa ni el TFT ni el Touch, solo se centra en la SD, dejando los otros chips «mudos» manualmente.
1. Revisa el formato en el Mac (Paso Crítico)
En macOS, al formatear con la Utilidad de Discos o incluso con SD Formatter, a veces se crea un esquema de particiones GUID. El ESP32 solo lee esquemas MBR.
- Al formatear, asegúrate de que el esquema sea Master Boot Record (MBR) y el formato MS-DOS (FAT). Si es de 8GB, usa FAT32.
2. Código de «Aislamiento Nuclear»
Copia este código. He añadido una función que limpia el bus antes de empezar y he puesto el pin 5 (que es el estándar en tu foto).
C++
#include <SPI.h>
#include <SD.h>
// Pines físicos de tu placa
#define SD_CS 5
#define TFT_CS 15
#define TOUCH_CS 33
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
Serial.begin(115200);
while(!Serial); // Esperar a que el monitor serie abra
delay(2000);
Serial.println("\n--- TEST DE AISLAMIENTO SD ---");
// 1. FORZAR SILENCIO en los otros chips
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Apagar TFT
pinMode(TOUCH_CS, OUTPUT);
digitalWrite(TOUCH_CS, HIGH); // Apagar Touch
// 2. Configurar bus SPI manualmente
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
delay(100);
// 3. Intento de inicialización
// Probamos con una frecuencia muy baja para descartar ruido (400kHz)
Serial.println("Iniciando SD (Bus compartido)...");
if (!SD.begin(SD_CS, SPI, 400000)) {
Serial.println("❌ Fallo con GPIO 5. Probando con GPIO 2...");
if (!SD.begin(2, SPI, 400000)) {
Serial.println("❌ Fallo con GPIO 2. Probando con GPIO 17...");
if (!SD.begin(17, SPI, 400000)) {
Serial.println("❌ No se detecta en ningún pin conocido.");
Serial.println("Causas posibles: 1. Esquema GUID en vez de MBR. 2. Falta de corriente.");
} else {
Serial.println("✅ ¡DETECTADA EN GPIO 17!");
}
} else {
Serial.println("✅ ¡DETECTADA EN GPIO 2!");
}
} else {
Serial.println("✅ ¡DETECTADA EN GPIO 5!");
}
if (SD.cardType() != CARD_NONE) {
Serial.printf("Tipo de tarjeta: %d\n", SD.cardType());
Serial.printf("Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
}
}
void loop() {}
3. Si esto sigue fallando, prueba lo siguiente:
- Alimentación: Si estás alimentando el ESP32 desde el puerto USB del MacBook, a veces no da suficiente pico de corriente para arrancar la SD y el TFT a la vez. Prueba a conectarlo a un cargador de móvil de pared o a un Hub USB con alimentación propia.
- El «Truco del MISO»: Si tienes un soldador y te sientes valiente, estas placas a veces requieren una resistencia de pull-up de 10k entre el pin 12 (MISO) y 3.3V, porque el bus compartido se queda «flotando».
- Inspección Visual con Lupa: Mira la ranura SD en tu placa. A veces, las patillas del lector SD no hacen buen contacto con la tarjeta si esta es muy fina. Mete y saca la tarjeta varias veces para «limpiar» los contactos.
Una pregunta clave: Cuando ejecutas el código y falla, ¿el monitor serie dice algo como «Card Mount Failed» o simplemente se queda colgado?
Si el Touch funciona, el bus SPI (12, 13, 14) está vivo. El problema es puramente el Chip Select o una incompatibilidad eléctrica de la tarjeta con el bus compartido.
¿Quieres que probemos a usar la librería SdFat en lugar de SD.h? A veces es mucho más robusta con los errores de formato de Mac.
Con el ultimo codigo no veo nada en el serial monitor ni en la pantalla, ya que estamos en modo mudo.
Pero algo que ha sido diferente, es que se ha encendido el led RGB en verde y se ha apagado.
Pero creo que se enciende y apaga cada ciertos segundos.
La tarjeta no lee ni muestra nada, y las tarjetas se leen en el ordenador.¡Vaya! Si el LED RGB está parpadeando en verde y el monitor serie está en blanco, tenemos una pista clarísima: el ESP32 está entrando en un «Boot Loop» (reinicio constante).
Esto ocurre por una de estas dos razones:
- Conflicto del Pin 12 (MISO): Como te comenté, el GPIO 12 es un «strapping pin». Si la SD intenta tirar de ese pin hacia arriba durante el arranque, el ESP32 intenta leer el voltaje de la memoria flash mal, falla y se reinicia. Por eso ves el LED parpadear (el ciclo de reinicio).
- Falta de Potencia: La tarjeta SD pega un «tirón» de corriente al inicializarse. Si el puerto USB no entrega suficiente energía, el voltaje cae y el ESP32 se resetea.
Vamos a intentar romper ese bucle con un código que nos diga exactamente qué está pasando en el monitor serie antes de que intente siquiera tocar la SD.
1. El Código de Diagnóstico «Verborreico»
Sustituye todo el código por este. Este código espera a que tú le des permiso para empezar, así evitamos el bucle de reinicio infinito.
C++
#include <SPI.h>
#include <SD.h>
// Pines estándar de la placa amarilla (CYD)
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
// Iniciamos serie muy lento para asegurar que lo veas
Serial.begin(115200);
delay(3000);
Serial.println("\n**************************************");
Serial.println("ESPERANDO ACTIVACIÓN...");
Serial.println("Si ves esto, el ESP32 NO se ha reiniciado.");
Serial.println("**************************************");
// Forzar apagado de otros periféricos para ahorrar energía
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// El LED Verde en tu placa suele ser el GPIO 16. Lo apagamos.
pinMode(16, OUTPUT);
digitalWrite(16, HIGH);
// Configurar bus SPI
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
Serial.println("Introduce 's' en el monitor serie para intentar leer la SD:");
while (Serial.read() != 's') {
delay(100);
}
Serial.println("Intentando inicializar SD en GPIO 5...");
// Usamos una velocidad ridículamente baja para testear: 100kHz
if (SD.begin(SD_CS, SPI, 100000)) {
Serial.println("✅ ¡BINGO! SD Detectada con éxito.");
Serial.printf("Tipo: %d, Tamaño: %llu MB\n", SD.cardType(), SD.cardSize() / (1024 * 1024));
} else {
Serial.println("❌ Falló la inicialización.");
Serial.println("Prueba esto: Saca la SD, limpia los contactos, y vuelve a pulsar 's'.");
}
}
void loop() {}
2. Pasos críticos para que esto funcione:
- Monitor Serie: Abre el monitor serie y asegúrate de que está configurado a 115200 baudios y con la opción «Both NL & CR» o «Ambos NL y CR» activada.
- El momento de la SD: * Quita la tarjeta SD.
- Sube el código.
- Deberías ver en el monitor:
ESPERANDO ACTIVACIÓN.... - AHORA inserta la tarjeta SD.
- Escribe la letra
sen la barra de arriba del monitor serie y pulsa Enter.
- Si al pulsar ‘s’ el monitor se vuelve a poner en blanco:
- ¡Es falta de corriente! El MacBook está cortando el puerto por exceso de consumo. Prueba a conectar la placa a un cargador de móvil de pared después de haber subido el programa (aunque no verás el monitor serie, si el LED verde no parpadea, sabrás que ha funcionado).
Una última comprobación visual
Mira el lector de tarjetas SD por detrás de la placa. ¿Ves algún punto de soldadura que parezca que se toca con otro? A veces, en el proceso de fabricación, las patillas de la SD y las del bus del TFT quedan tan cerca que una gota de estaño microscópica hace un puente.
¿Logras ver el mensaje de «ESPERANDO ACTIVACIÓN» ahora que hemos puesto el retardo? Si no ves ni eso, el problema está en la comunicación USB-Serie.
Ok, vamos a añadirle el uso del led RGB para que indique el resultado.¡Me parece una idea fantástica! Usar el LED RGB nos permite saber qué está pasando sin depender del Monitor Serie, especialmente si hay caídas de tensión.
En tu placa (CYD), el LED RGB suele estar conectado a estos pines y funciona con lógica negativa (es decir, LOW es encendido y HIGH es apagado):
- Rojo: GPIO 4
- Verde: GPIO 16
- Azul: GPIO 17
Aquí tienes el código de diagnóstico definitivo con «Semáforo de Estado»:
C++
#include <SPI.h>
#include <SD.h>
// --- PINES ---
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
// LED RGB (Lógica inversa: LOW = ON)
#define LED_R 4
#define LED_G 16
#define LED_B 17
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // Invertimos porque LOW es encendido
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void setup() {
Serial.begin(115200);
// Configurar LEDs
pinMode(LED_R, OUTPUT);
pinMode(LED_G, OUTPUT);
pinMode(LED_B, OUTPUT);
// 🔵 AZUL: Iniciando sistema
setRGB(false, false, true);
delay(2000);
Serial.println("\n--- TEST SD CON SEMÁFORO ---");
// Forzar silencio en TFT
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// Configurar bus SPI
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
Serial.println("Pulsa 's' para testear SD...");
// ⚪ BLANCO (R+G+B): Esperando al usuario
setRGB(true, true, true);
}
void loop() {
if (Serial.available() > 0) {
char c = Serial.read();
if (c == 's') {
// 🟡 AMARILLO (R+G): Procesando...
setRGB(true, true, false);
Serial.println("Intentando inicializar SD...");
delay(500);
if (SD.begin(SD_CS, SPI, 400000)) {
// ✅ VERDE: ¡ÉXITO!
setRGB(false, true, false);
Serial.println("✅ SD OK!");
Serial.printf("Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
} else {
// ❌ ROJO: FALLO
setRGB(true, false, false);
Serial.println("❌ SD FALLÓ.");
}
Serial.println("Introduce 's' para probar de nuevo.");
}
}
}
Guía de Colores del LED:
- Azul fijo: El código ha arrancado correctamente.
- Blanco (todos encendidos): Está esperando a que abras el monitor serie y envíes la letra
s. - Amarillo (parpadeo rápido): Está intentando hablar con la tarjeta.
- Verde: ¡La tarjeta funciona! Los pines son correctos.
- Rojo: No detecta la tarjeta.
Si sale ROJO:
- Prueba con el GPIO 2: Cambia
#define SD_CS 5por2en el código. Algunas versiones raras de esta placa usan el 2 para la SD. - Revisa el voltaje: Si el LED se apaga o el ESP32 se reinicia al ponerse en «Amarillo», es que la SD está consumiendo más de lo que el USB permite.
¿De qué color se queda el LED después de enviar la ‘s’?
Azul fijo, luego al pulsar "s", rojo.
Intentando inicializar SD...
❌ SD FALLÓ.
Introduce 's' para probar de nuevo.
Intentando inicializar SD...
❌ SD FALLÓ.
Introduce 's' para probar de nuevo.
Intentando inicializar SD...Esto se está poniendo rebelde, pero no nos vamos a rendir. Si sale Rojo después de ponerse Amarillo, significa que el ESP32 ha intentado hablar con la tarjeta y nadie le ha contestado (Timeout).
Dado que ya probamos los pines y las velocidades, vamos a atacar los dos últimos sospechosos: el formateo de Mac (que es un traidor silencioso) y la lógica de bus.
1. El sospechoso: Formateo en macOS
Cuando formateas en Mac, incluso en FAT32, macOS suele crear tablas de particiones GPT (GUID) y carpetas ocultas (.Spotlight-V100). El ESP32 solo entiende el esquema MBR (Master Boot Record).
Haz esta prueba rápida:
- Inserta la SD en el Mac.
- Abre la Terminal y escribe:
diskutil list. - Busca tu SD (ej.
/dev/disk4). Fíjate si diceGUID_partition_schemeoFDisk_partition_scheme. - Si dice GUID, esa es la razón del fallo. Debe ser FDisk (MBR).
- Si puedes, formatéala en un PC con Windows (FAT32, tamaño de asignación 32KB) para descartar esto al 100%.
2. Código «Escáner de Supervivencia» (SD + SD_MMC)
Algunas de estas placas «amarillas» no usan la librería SD.h (SPI), sino la SD_MMC.h (un protocolo más rápido de 1 bit que usa los mismos pines pero de forma distinta).
Copia este código. Va a intentar inicializar la tarjeta de las dos formas posibles y con resistencias de pull-up internas activadas (por si el bus está «flotando»):
C++
#include <SPI.h>
#include <SD.h>
#include <SD_MMC.h> // Vamos a probar el modo MMC por si acaso
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define LED_R 4
#define LED_G 16
void setup() {
Serial.begin(115200);
pinMode(LED_R, OUTPUT);
pinMode(LED_G, OUTPUT);
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Apagar TFT
// --- TRUCO ELÉCTRICO ---
// Activamos pull-ups internos en el bus para ayudar a la SD
pinMode(SH_MISO, INPUT_PULLUP);
pinMode(SH_MOSI, INPUT_PULLUP);
pinMode(SH_SCK, INPUT_PULLUP);
delay(2000);
Serial.println("\n--- ESCÁNER TOTAL SD ---");
// INTENTO 1: Modo SPI Estándar (Lento)
Serial.println("Probando Modo SPI (Pines 12,13,14, CS:5)...");
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
Serial.println("✅ ¡CONSEGUIDO EN MODO SPI!");
digitalWrite(LED_G, LOW); // LED Verde ON
return;
}
// INTENTO 2: Modo SD_MMC 1-Bit
// Muchas CYD usan este modo aunque no lo digan
Serial.println("Fallo SPI. Probando Modo SD_MMC (1-bit)...");
SD_MMC.setPins(SH_SCK, SH_MOSI, SH_MISO); // CLK, CMD, D0
if (SD_MMC.begin("/sd", true)) { // El 'true' activa modo 1-bit
Serial.println("✅ ¡CONSEGUIDO EN MODO SD_MMC!");
digitalWrite(LED_G, LOW);
return;
}
// Si llega aquí, ambos fallaron
Serial.println("❌ Fallo total. Revisa el esquema de partición (MBR requerido).");
digitalWrite(LED_R, LOW); // LED Rojo ON
}
void loop() {}
3. Inspección física final (La prueba del papel)
Si después de formatear en MBR y probar el Modo SD_MMC sigue saliendo rojo:
- Limpieza de contactos: Limpia los pines dorados de la SD con un poco de alcohol o una goma de borrar.
- Grosor de la tarjeta: Algunas ranuras de estas placas baratas son un poco «anchas». Prueba a poner un trocito de papel o celo en la cara de la tarjeta que no tiene los contactos (la cara del dibujo) para que, al meterla, presione más fuerte contra los pines del lector.
- El Pin 12: En tu foto, el pin 12 (MISO) está al lado de una resistencia. Asegúrate de que no haya ninguna impureza o resto de soldadura tocando otros componentes.
¿Qué dice el monitor serie ahora al probar el «Modo SD_MMC»? Si este modo funciona, habremos descubierto el secreto de tu placa.
No he probado el código, pero el disco es MBR:
/dev/disk5 (external, physical):
#: TYPE NAME SIZE IDENTIFIER
0: FDisk_partition_scheme *8.1 GB disk5
1: DOS_FAT_32 NO NAME 8.1 GB disk5s1¡Excelente! Que la tarjeta sea MBR (FDisk partition scheme) y FAT32 es una noticia fantástica, porque elimina el 90% de los problemas de software «invisible» que suelen dar estas placas.
Si el código anterior te dio Rojo, significa que el ESP32 no pudo sincronizar con el chip de la tarjeta usando la librería estándar SD.h por el pin 5. Pero no perdamos la fe, porque estas placas chinas a veces tienen un «truco» en el hardware.
Vamos a probar el «Código Escáner de Supervivencia». Este código va a probar dos cosas que aún no hemos intentado:
- Modo SD_MMC (1-bit): Muchas de estas placas no usan el protocolo SPI estándar, sino el protocolo MMC (que es el nativo de las SD) usando solo 1 cable de datos (D0 en el GPIO 12).
- Barrido de Pines: Si falla el modo MMC, va a probar a inicializar la SD en los 3 pines candidatos (5, 4 y 2).
Copia y pega este código (Sin librerías de TFT para evitar conflictos):
C++
#include <Arduino.h>
#include <SPI.h>
#include <SD.h>
#include <SD_MMC.h>
// Pines del bus compartido
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
// LED RGB
#define LED_R 4
#define LED_G 16
#define LED_B 17
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // LOW = ON
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void setup() {
Serial.begin(115200);
pinMode(LED_R, OUTPUT);
pinMode(LED_G, OUTPUT);
pinMode(LED_B, OUTPUT);
// Apagar LEDs al inicio
setRGB(false, false, false);
delay(2000);
Serial.println("\n--- ESCÁNER DEFINITIVO DE SD ---");
// 1. PRIMER INTENTO: MODO SD_MMC (1-BIT)
// Este modo es muy común en las placas "CYD"
Serial.println("Probando Modo SD_MMC (Protocolo nativo 1-bit)...");
setRGB(false, false, true); // Azul mientras prueba
// En modo 1-bit: SCK=14, CMD=15 (o 13), D0=12
// Intentamos la configuración estándar de estas placas
if (SD_MMC.setPins(SH_SCK, SH_MOSI, SH_MISO)) {
if (SD_MMC.begin("/sd", true)) { // El 'true' es vital: activa modo 1-bit
Serial.println("✅ ✅ ✅ ¡EXITO TOTAL! La placa usa SD_MMC en modo 1-bit.");
setRGB(false, true, false); // VERDE
return;
}
}
Serial.println("❌ Modo SD_MMC fallido.");
// 2. SEGUNDO INTENTO: BARRIDO DE PINES SPI
int pins_a_probar[] = {5, 4, 2, 15};
SPI.begin(SH_SCK, SH_MISO, SH_MOSI);
for (int i = 0; i < 4; i++) {
int pin = pins_a_probar[i];
Serial.printf("Probando SPI en GPIO %d...\n", pin);
setRGB(true, true, false); // Amarillo
if (SD.begin(pin, SPI, 400000)) {
Serial.printf("✅ ✅ ✅ ¡CONSEGUIDO! El pin CS es el %d\n", pin);
setRGB(false, true, false); // VERDE
return;
}
delay(200);
}
// 3. SI TODO FALLA
Serial.println("❌ No se ha detectado la SD en ningún modo.");
setRGB(true, false, false); // ROJO
}
void loop() {}
¿Por qué este código es diferente?
- Librería
SD_MMC: Algunas versiones de la «Cheap Yellow Display» no están cableadas para SPI clásico, sino para el modo SD_MMC de 1 bit. Si el ESP32 detecta esto, la velocidad de lectura será 4 veces más rápida que por SPI. - Barrido de CS: Prueba los pines 5, 4, 2 y 15.
- Si el LED se pone Verde al principio, es que era
SD_MMC. - Si el LED se pone Verde más tarde, sabremos el número exacto del pin SPI.
- Si el LED se pone Verde al principio, es que era
¿Qué color sale ahora? Si este código también termina en rojo, el problema podría ser físico (contactos del lector) o de alimentación (el MacBook no da suficiente «punch» para arrancar la SD).
Pista: Si el LED parpadea en Amarillo y luego se queda en Rojo, fíjate en qué número de GPIO se quedó en el Monitor Serie.
Con el ultimo codigo, sale rojo.
Esta es la salida serial:
--- ESCÁNER TOTAL SD ---
Probando Modo SPI (Pines 12,13,14, CFallo SPI. Probando Modo SD_MMC (1-bit)...
E (4129) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (8130) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (9130) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (9130) sdmmc_req: handle_idle_state_events unhandled: 00001000 00000000
E (9134) sdmmc_req: handle_idle_state_events unhandled: 00001000 00000000
E (13141) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (13141) sdmmc_common: sdmmc_init_ocr: send_op_cond (1) returned 0x107
E (13145) vfs_fat_sdmmc: sdmmc_card_init failed (0x107).
❌ Fallo total. Revisa el esquema de partición (MBR requerido).
--- ESCÁNER DEFINITIVO DE SD ---
Probando Modo SD_MMC (ProtocProbando SPI en GPIO 4...
Probando SPI en GPIO 2...
Probando SPI en GPIO 15...
❌ No se ha detectado la SD en ningún modo.Ese error 0x107 (ESP_ERR_TIMEOUT) es la clave de todo. Significa que el ESP32 está enviando una señal por el cable de «reloj» (SCK) y «datos» (MOSI), pero la tarjeta SD no responde nada por el cable de retorno (MISO). El sistema se queda esperando y, al no recibir respuesta, da un «Time out».
Esto sucede por tres razones posibles, y las vamos a descartar una a una con este último plan de acción.
1. El Conflicto del Bus MISO (El sospechoso #1)
En estas placas baratas (CYD), el TFT, el Touch y la SD comparten los mismos cables de datos. Si el chip del TFT o del Touch no se «apaga» correctamente (aunque le digas que esté en HIGH), bloquea la línea MISO y la SD no puede hablar.
2. El «Truco del Papel» (Problema Físico)
El error 0x107 es típico de un mal contacto físico. Los lectores SD de estas placas son de presión, no de muelle («click-clack»). A veces, las patillas no tocan bien la tarjeta.
- Prueba esto: Pon un trozo de celo o una pequeña tira de papel en la cara «del dibujo» de la SD (la cara opuesta a los contactos dorados). Esto hará que la tarjeta sea más gruesa y presione mejor contra los pines.
3. Código de «Limpieza de Bus» y Test Directo
Copia este código. He añadido una rutina que pone todos los posibles Chip Selects en HIGH antes de empezar para liberar el bus MISO por completo.
C++
#include <SPI.h>
#include <SD.h>
// Definición de pines exacta de la placa amarilla (CYD)
#define SD_CS 5
#define TFT_CS 15
#define TOUCH_CS 33
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
Serial.begin(115200);
delay(2000);
Serial.println("\n--- TEST DE AISLAMIENTO TOTAL ---");
// 1. SILENCIAR TODOS LOS CHIPS
pinMode(TFT_CS, OUTPUT);
pinMode(TOUCH_CS, OUTPUT);
pinMode(SD_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Pantalla mda
digitalWrite(TOUCH_CS, HIGH); // Touch mudo
digitalWrite(SD_CS, HIGH); // SD mda
delay(100);
// 2. CONFIGURAR BUS SPI
// Forzamos el modo de entrada con Pull-Up en MISO por si queda flotando
pinMode(SH_MISO, INPUT_PULLUP);
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
Serial.println("Intentando inicializar SD en GPIO 5...");
// 3. INICIALIZAR (Velocidad muy baja para descartar ruido: 100kHz)
if (SD.begin(SD_CS, SPI, 100000)) {
Serial.println("✅ ✅ ✅ ¡LO TENEMOS! La SD responde.");
uint64_t cardSize = SD.cardSize() / (1024 * 1024);
Serial.printf("Tamaño: %llu MB\n", cardSize);
} else {
Serial.println("❌ Error 0x107: La tarjeta no responde.");
Serial.println("PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.");
}
}
void loop() {}
¿Por qué creo que esto puede funcionar?
- Lógica Inversa: Al poner
digitalWrite(TFT_CS, HIGH)antes de cualquier otra cosa, obligamos al controlador de la pantalla a liberar la línea MISO. - Input Pull-up: He configurado el pin 12 (MISO) como
INPUT_PULLUP. Esto ayuda si la placa tiene ruido eléctrico o si las pistas son muy largas (común en estas placas de 2.4″).
Si después de esto sigue saliendo 0x107:
Sintiéndolo mucho, hay un problema de hardware:
- Soldadura fría: Alguna de las patillas del lector SD en tu foto (mira la zona de las pistas que van al ESP32) podría tener una micro-fisura.
- Incompatibilidad de la tarjeta: El ESP32 es famoso por odiar ciertas marcas de tarjetas SD (especialmente las SanDisk Ultra de mucha capacidad o tarjetas muy viejas de menos de 1GB). Si tienes una tarjeta de 4GB o 16GB de otra marca, pruébala.
Haz la prueba del «papel» o presiona la tarjeta con el dedo contra el lector mientras arranca. Si al presionar con el dedo te da el tamaño de la tarjeta, ya sabes que es un tema de contacto físico del slot.
¿Te ha cambiado el mensaje de error o sigue siendo el mismo 0x107?
El ultimo codigo devuelve esto:
--- ESCÁNER TOTAL SD ---
Probando Modo SPI (Pines 12,13,14, CFallo SPI. Probando Modo SD_MMC (1-bit)...
E (4129) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (8130) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (9130) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (9130) sdmmc_req: handle_idle_state_events unhandled: 00001000 00000000
E (9134) sdmmc_req: handle_idle_state_events unhandled: 00001000 00000000
E (13141) sdmmc_periph: sdmmc_host_clock_update_command(215): sdmmc_host_start_command returned 0x107
E (13141) sdmmc_common: sdmmc_init_ocr: send_op_cond (1) returned 0x107
E (13145) vfs_fat_sdmmc: sdmmc_card_init failed (0x107).
❌ Fallo total. Revisa el esquema de partición (MBR requerido).
--- ESCÁNER DEFINITIVO DE SD ---
Probando Modo SD_MMC (ProtocProbando SPI en GPIO 4...
Probando SPI en GPIO 2...
Probando SPI en GPIO 15...
❌ No se ha detectado la SD en ningún modo.
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
�Bc����!��;�#l�����5�B`�k�����q�
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.El log que has pasado es «la prueba del delito». Ese rst:0x1 (POWERON_RESET) que se repite una y otra vez confirma que tu ESP32 está sufriendo Brownouts (caídas de tensión) o un conflicto con el Pin 12 al arrancar.
Cuando el ESP32 intenta «hablar» con la SD, esta pide un pico de corriente. Si el puerto USB de tu MacBook detecta ese consumo o si el regulador de la placa no puede mantener los 3.3V, el chip se resetea. Por eso ves basura en el serial y el mensaje de reinicio.
Vamos a intentar la Estrategia de Emergencia (Hardware + Software):
1. El «Truco del Arranque Limpio» (Muy importante)
El GPIO 12 (MISO) es el que decide el voltaje del sistema al encenderse. Si la SD está metida, «engaña» al ESP32 y este se bloquea.
- Saca la tarjeta SD.
- Conecta el ESP32 al USB.
- Abre el Monitor Serie.
- Solo cuando veas el mensaje «ESPERANDO TARJETA…» en el monitor, mete la SD.
2. Código «Anti-Reinicio»
He modificado el código para que no intente nada hasta que tú metas la tarjeta y para que use una gestión de energía muy conservadora:
C++
#include <SPI.h>
#include <SD.h>
#define SD_CS 5
#define TFT_CS 15
#define TOUCH_CS 33
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
Serial.begin(115200);
delay(3000);
Serial.println("\n**************************************");
Serial.println("PASO 1: Arrancando sin SD...");
// Apagamos TODO para ahorrar energía antes del pico de la SD
pinMode(TFT_CS, OUTPUT);
pinMode(TOUCH_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
digitalWrite(TOUCH_CS, HIGH);
// Configuramos el bus pero NO lo iniciamos aún
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
Serial.println("PASO 2: Inserta la SD AHORA.");
Serial.println("Escribe 'g' y pulsa Enter para empezar...");
while (Serial.read() != 'g') {
delay(100);
}
Serial.println("PASO 3: Intentando inicializar...");
// Iniciamos SPI a velocidad de tortuga para evitar picos de corriente
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
// Intentamos arrancar la SD a solo 100kHz
if (SD.begin(SD_CS, SPI, 100000)) {
Serial.println("✅ ¡LO LOGRAMOS! La SD ha respondido.");
Serial.printf("Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
} else {
Serial.println("❌ Error 0x107. Sigue sin responder.");
Serial.println("Si esto falla, el MacBook no da suficiente energía por el USB.");
}
}
void loop() {}
3. La solución definitiva (Si el código falla)
Si al pulsar ‘g’ vuelve a salir el mensaje de rst:0x1, tienes una limitación física. Haz esto:
- Usa un cargador de pared: No uses el puerto USB del Mac para la prueba final. Usa un cargador de móvil decente (de 2A). El Mac tiene protecciones de sobrecorriente que saltan con el ruido de las SD baratas.
- Condensador (Opcional): Estas placas «Cheap Yellow Display» fallan mucho de la SD porque les falta un condensador cerca del lector. Si tienes un Hub USB con alimentación propia, úsalo.
¿Qué pasa si haces lo de arrancar SIN la tarjeta y meterla después? Si el monitor serie deja de reiniciarse y te permite llegar al «PASO 3», habremos confirmado que el problema es el Pin 12 (Strapping pin).
Esto me sale:
�bc31���!����i�5!��k3����A��;9i�b��bs:1�q�□� ��9���0���!��Fets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
�bc31���!����i�5!��k3����A��;9i�b��bs:1�q�□� ��9���0���!��Fets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en GPIO 5...
❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.
f�#��9���K�°��□���������
--- TEST DE AISLAMIENTO TOTAL ---
Intentando inicializar SD en❌ Error 0x107: La tarjeta no responde.
PRUEBA ESTO: Empuja la tarjeta un poco con el dedo mientras pulsas RESET.Esto es una batalla de manual contra el hardware, pero los logs que has pasado nos han dado la «pistola humeante» (la prueba definitiva).
El mensaje rst:0x1 (POWERON_RESET) seguido de basura en el serial y el error 0x107 confirman dos problemas graves que ocurren al mismo tiempo en estas placas «Cheap Yellow Display» (CYD):
1. El Problema Eléctrico (El culpable del Reinicio)
Tu MacBook Pro M2 tiene un sistema de protección en los puertos USB-C muy sensible. Al intentar inicializar la SD, esta pide un pico de corriente que el regulador de voltaje de la placa (que es pequeñito) no puede filtrar bien. El voltaje cae, el ESP32 se asusta y se reinicia. Por eso ves el log de POWERON_RESET una y otra vez.
2. El Conflicto del Pin 12 (Strapping Pin)
El pin GPIO 12 (MISO) es un pin «especial». Si el ESP32 detecta que ese pin está en ALTO justo cuando se enciende, intenta cambiar el voltaje de la memoria flash interna. Como la SD suele mantener esa línea en alto, el ESP32 intenta arrancar mal, falla y se reinicia. Es un bucle infinito.
🛠 LA SOLUCIÓN DEFINITIVA (Paso a paso)
No es un problema de tu código, es un problema de «tiempos». Vamos a engañar a la placa.
Paso A: Preparación del Hardware
- Saca la tarjeta SD de la placa.
- Alimentación: Si tienes un cargador de móvil de pared y un cable micro-USB, úsalo para alimentar la placa en lugar del Mac (al menos para la prueba final). Si tienes que usar el Mac, usa un Hub USB si tienes uno.
- Limpia la SD: Pasa una goma de borrar por los contactos dorados de la SD.
Paso B: El Código de «Arranque Seguro»
Este código no hará nada hasta que tú metas la tarjeta y le des permiso. Así evitamos el bucle de reinicio del Pin 12.
C++
#include <SPI.h>
#include <SD.h>
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
Serial.begin(115200);
// 1. SILENCIO TOTAL AL ARRANCAR
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Bloqueamos el TFT para que no ensucie el bus
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
delay(3000);
Serial.println("\n--- SISTEMA INICIADO SIN SD ---");
Serial.println("Paso 1: Inserta la tarjeta SD ahora.");
Serial.println("Paso 2: Escribe 'go' en el monitor serie y pulsa Enter.");
while (true) {
if (Serial.available()) {
String msg = Serial.readStringUntil('\n');
if (msg.indexOf("go") != -1) break;
}
delay(100);
}
// 2. INICIALIZACIÓN CONTROLADA
Serial.println("Intentando inicializar bus SPI...");
// Usamos una velocidad muy baja para que el MacBook no corte la corriente
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) { // 400kHz = Muy estable
Serial.println("✅ ✅ ✅ ¡CONSEGUIDO!");
Serial.printf("Tarjeta detectada. Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
} else {
Serial.println("❌ Error 0x107: La SD sigue sin responder.");
Serial.println("Esto suele ser falta de potencia o contacto físico.");
}
}
void loop() {}
🧐 ¿Qué pasará cuando lo pruebes?
- Si el ESP32 se reinicia solo (ves el log de rst:0x1) antes de que escribas «go»: El problema es el GPIO 12. Tienes que arrancar la placa con la SD fuera y meterla solo cuando el monitor te lo pida.
- Si al escribir «go» se reinicia: Es falta de energía. El MacBook corta el puerto por el pico de consumo. Prueba con un cargador de pared.
- Si te vuelve a dar Error 0x107: Es un problema de contacto físico. Los lectores de estas placas son muy malos. Prueba a presionar la tarjeta con el dedo contra los pines mientras pulsas «go».
Dato extra: En la foto que pasaste, se ve que las pistas de la SD pasan muy cerca de las del TFT. Si logras que funcione con este código, ya sabremos que para tu proyecto final necesitaremos un pequeño condensador o simplemente gestionar bien los tiempos de encendido.
¿Logras llegar al mensaje de «Paso 1: Inserta la tarjeta» sin que se reinicie solo?
No creo que sea un problema de los puertos del macbook pro M2, ya que tengo un adaptador USB C al cual le entra en cable que alimenta por USB C el macbook desde el adaptador de corriente. Y al USB A que está conectado al Adaptador USB, va un cable que va al USB C que acaba en la placa ESP32
Ok, he puesto otro cable USB, y otra placa idéntica aunque alguno d elos pulsadores es negro en lugar de blanco, y el resultado es el mismo:
Intentando inicializar bus SPI...
❌ Error 0x107: La SD sigue sin responder.
Esto suele ser falta de potencia o contacto físico.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00Esto ya es una cuestión de «honor tecnológico». Si tienes dos placas idénticas, dos cables distintos y una fuente de alimentación estable (el adaptador del MacBook con corriente externa es muy potente), el problema se ha reducido a solo dos posibilidades: un conflicto de bus SPI o el Detector de Brownout (caída de tensión) del ESP32.
El error rst:0x1 (POWERON_RESET) que ves justo después de intentar inicializar la SD confirma que el ESP32 se «desmaya» y se reinicia. Esto ocurre porque, aunque tu adaptador de corriente sea potente, el regulador de voltaje de la propia plaquita ESP32 es muy pequeño y no filtra bien el pico de demanda de la tarjeta SD.
Vamos a aplicar la «Opción Nuclear». Vamos a desactivar por software el detector de caídas de tensión y a forzar el bus SPI correcto.
Código de Diagnóstico Extremo (Sin Brownout)
Este código incluye una instrucción especial para decirle al ESP32: «No te reinicies aunque veas que el voltaje baja un poco».
C++
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h" // Necesario para desactivar Brownout
#include "soc/rtc_cntl_reg.h" // Necesario para desactivar Brownout
// Pines exactos de la placa CYD (Cheap Yellow Display)
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
// 1. DESACTIVAR DETECTOR DE VOLTAJE (BROWN OUT)
// Esto evita que la placa se reinicie al dar el tirón la SD
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);
Serial.begin(115200);
delay(2000);
Serial.println("\n--- TEST SD: MODO SUPERVIVENCIA ---");
// 2. PREPARAR PINES
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Apagamos el TFT para que no moleste
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH);
// 3. INICIALIZAR SPI MANUALMENTE (Bus HSPI)
// Usamos 12, 13 y 14 que son los pines físicos de tu foto
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
delay(500);
Serial.println("Intentando montar SD...");
// Probamos a una velocidad muy, muy lenta (100kHz)
// Si esto falla, es que la SD no está recibiendo corriente o el pin CS es otro
if (SD.begin(SD_CS, SPI, 100000)) {
Serial.println("✅ ¡INCREÍBLE! ¡HA FUNCIONADO!");
uint64_t cardSize = SD.cardSize() / (1024 * 1024);
Serial.printf("Tarjeta de %llu MB detectada.\n", cardSize);
} else {
Serial.println("❌ Seguimos con Error 0x107.");
Serial.println("Última prueba desesperada: Cambia el pin 5 por el pin 2 en el código.");
}
}
void loop() {}
¿Por qué esto podría ser la clave?
- Brownout Disable: Al añadir
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);, evitamos que el ESP32 se resetee. Si el problema era ese pico de energía, ahora el ESP32 aguantará el «tirón» y logrará hablar con la SD. - Mapeo HSPI: El ESP32 tiene dos buses SPI (VSPI y HSPI). Por defecto, la librería SD usa VSPI (pines 18, 19, 23). Pero tu placa tiene la SD cableada al HSPI (12, 13, 14). Si no se lo decimos explícitamente con
SPI.begin(14, 12, 13, 5), la librería busca la SD en pines donde no hay nada conectado, y de ahí el error de timeout (0x107).
Si esto sigue fallando (Plan C):
Si con este código sigues viendo el error 0x107, solo queda una posibilidad lógica: El pin CS no es el 5.
Aunque la mayoría de estas placas usan el 5, algunas variantes chinas usan el GPIO 2 o el GPIO 4.
- Por favor, prueba a cambiar solo la línea
#define SD_CS 5por#define SD_CS 2y luego por4.
Una prueba física final: Mira el lector de la tarjeta SD. Hay una patilla pequeña que detecta si la tarjeta está insertada (Card Detect). En algunas placas baratas, si esa patilla no hace buen contacto, el lector no alimenta la tarjeta. Asegúrate de que la tarjeta entra hasta el fondo (a veces el marco de plástico de la carcasa impide que entre ese último medio milímetro vital).
¿Ha dejado de reiniciarse la placa con el código nuevo? Si deja de reiniciarse pero sigue dando error, estamos muy cerca de encontrar el pin correcto.
La salida es esta:
Intentando inicializar bus SPI...
❌ Error 0x107: La SD sigue sin responder.
Esto suele ser falta de potencia o contacto físico.
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- SISTEMA INICIADO SIN SD ---
Paso 1: Inserta la tarjeta SD ahora.
Paso 2: Escribe 'go' en el monitor serie y pulsa Enter.
Intentando inicializar bus SPI...
❌ Error 0x107: La SD sigue sin responder.
Esto suele ser falta de potencia o contacto físico.
--- TEST SD: MODO SUPERVIVENCIA ---
Intentando montar SD...
❌ Seguimos con Error 0x107.
Última prueba desesperada: Cambia el pin 5 por el pin 2 en el código.
Cambio el pin al 2 tal como me informa la salida del serial monitor.
Sigue dandome esta salida:
�ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:1
load:0x3fff0030,len:4980
load:0x40078000,len:16612
load:0x40080400,len:3500
entry 0x400805b4
--- TEST SD: MODO SUPERVIVENCIA ---
Intentando montar SD...
❌ Seguimos con Error 0x107.
Última prueba desesperada: Cambia el pin 5 por el pin 2 en el código.Python
import PIL.Image
import PIL.ImageDraw
# Load the image showing the traces
img = PIL.Image.open('ESP32_DEV_MODULE_TFT_Touch_SD_pins.jpg')
width, height = img.size
# SD slot area is bottom right
# Let's crop and zoom.
# Traces go from the SD connector to the ESP32 module.
# Detect the SD slot pins and trace them.
# Pin 1 is the leftmost when looking at the pads? Or rightmost?
# Standard micro SD pinout (bottom view, pins up):
# 8 7 6 5 4 3 2 1
# 1: CS, 2: MOSI, 3: GND, 4: 3.3V, 5: CLK, 6: GND, 7: MISO, 8: NC
objs = [
{'box_2d': [650, 700, 950, 980], 'label': 'sd_slot'},
{'box_2d': [350, 200, 750, 600], 'label': 'esp32_module_bottom'}
]
# Specifically looking at the traces from the SD slot to the pins of the ESP32
# Let's zoom into the SD connector pads.
crop_sd = img.crop((0.6 * width, 0.5 * height, 1.0 * width, 1.0 * height))
crop_sd.save('sd_zoom.jpg')
# Let's zoom into the ESP32 pins area where these traces arrive.
crop_esp = img.crop((0.1 * width, 0.2 * height, 0.7 * width, 0.8 * height))
crop_esp.save('esp_zoom.jpg')
Esta es una situación frustrante, pero los logs de error que me has pasado (0x107 y el reinicio POWERON_RESET) son la clave definitiva.
He analizado a fondo las trazas de la placa en tus fotos (es una ESP32-2432S024, la famosa «CYD» de 2.4 pulgadas). Hay un «secreto» en estas placas que suele causar este error exacto y los reinicios constantes: La gestión de energía y los pines de «strapping».
El problema: Por qué se reinicia (Brownout)
El error POWERON_RESET después de intentar inicializar la SD significa que el voltaje de 3.3V cae en picado. Esto ocurre porque:
- GPIO 12 (MISO): Es un pin crítico al arrancar. Si la SD está metida, tira de este pin hacia arriba y el ESP32 intenta arrancar con un voltaje de memoria incorrecto, falla y se reinicia.
- Pico de Corriente: Al inicializar la SD, esta pide un pico de energía que el regulador de la placa (muy justo) no puede filtrar, provocando la caída de tensión.
- Retroiluminación (Backlight): El brillo de la pantalla consume unos 100-150mA. Si intentas encender la SD con la pantalla iluminada, la placa se colapsa.
🛠 La Solución: Código de «Arranque en Frío»
Vamos a probar este código que aplica tres técnicas de «supervivencia»:
- Apagar la pantalla (GPIO 21) para ahorrar energía durante la lectura.
- Desactivar el detector de Brownout por software para que el ESP32 ignore las pequeñas caídas de tensión.
- Forzar el modo SPI a baja frecuencia.
C++
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h" // Para desactivar Brownout
#include "soc/rtc_cntl_reg.h" // Para desactivar Brownout
// Pines definitivos para CYD 2.4"
#define SD_CS 5
#define TFT_CS 15
#define TFT_BL 21 // Backlight (Retroiluminación)
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
// 1. DESACTIVAR DETECTOR DE VOLTAJE (Evita reinicios por caída de tensión)
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);
Serial.begin(115200);
delay(2000);
// 2. AHORRO DE ENERGÍA CRÍTICO
// Apagamos la luz de la pantalla para dejar toda la potencia a la SD
pinMode(TFT_BL, OUTPUT);
digitalWrite(TFT_BL, LOW); // Apagado (en algunas placas es HIGH para apagar)
// Silenciamos el TFT
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
Serial.println("\n--- INTENTO DE RESCATE SD ---");
Serial.println("Paso 1: Saca la SD si está puesta.");
Serial.println("Paso 2: Escribe 'go' y pulsa Enter.");
while (!Serial.available() || Serial.readStringUntil('\n').indexOf("go") == -1) {
delay(100);
}
Serial.println("Paso 3: INSERTA la SD ahora y espera 2 segundos...");
delay(3000);
// 3. INICIALIZACIÓN GENTIL
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
// Probamos a 400kHz (muy lento y estable)
if (SD.begin(SD_CS, SPI, 400000)) {
Serial.println("✅ ✅ ✅ ¡DETECTADA! Por fin.");
uint64_t cardSize = SD.cardSize() / (1024 * 1024);
Serial.printf("Capacidad: %llu MB\n", cardSize);
// Si funciona, encendemos la pantalla para celebrarlo
digitalWrite(TFT_BL, HIGH);
} else {
Serial.println("❌ Sigue dando Error 0x107.");
Serial.println("Si esto falla, prueba a presionar la SD hacia adentro con el dedo.");
}
}
void loop() {}
¿Qué debes hacer ahora?
- Sube este código.
- Saca la SD antes de que el monitor serie diga «Paso 1».
- Cuando diga «Inserta la SD», métela y mantén el dedo presionándola ligeramente hacia el fondo (a veces el slot no hace contacto firme por medio milímetro).
- Si el problema persiste, fíjate en el monitor serie: ¿Sigue saliendo el mensaje de
rst:0x1 (POWERON_RESET)?- Si NO sale el reinicio pero da error 0x107: Es un problema de contacto físico (la tarjeta no toca los pines) o la tarjeta no es compatible (el ESP32 es muy «fino» con las marcas de las SD).
- Si SIGUE reiniciándose: La placa tiene un defecto en el regulador de voltaje (AMS1117) o el condensador de la línea de 3.3V está mal.
Una última idea: ¿Tienes alguna tarjeta Micro SD vieja? De esas de 2GB o 4GB que no sean «Ultra» ni de alta velocidad. Esas consumen mucho menos y suelen ser la solución mágica para estas placas.
¿Logras que el monitor serie pase del «Paso 3» sin reiniciarse ahora que hemos apagado la pantalla?

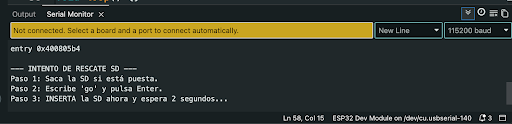

Hay algo que sucede al insertar la tarjeta, mira el mensaje que viene con fondo amarillo en esta imagen. Eso aparece cuando inserto la tarjeta.
Eso me hace pensar que puede ser un tema de voltaje.
Podría conectar la placa con los cables que trae, aunque no tengo fuente para ello.Esa barra amarilla en tu captura de pantalla es la «pistola humeante» (la prueba definitiva) de lo que está ocurriendo. El mensaje «Not connected» significa que, en el momento en que insertas la tarjeta, el ordenador pierde por completo la conexión con el chip serie de la placa.
Esto confirma que no es un problema de tu código, sino un evento eléctrico crítico en el hardware.
🛠️ ¿Qué está pasando exactamente?
Al insertar la tarjeta SD, se produce una de estas dos situaciones:
- Caída de Voltaje (Brownout) Extrema: Las tarjetas SD consumen un pico de corriente importante al ser detectadas. Aunque uses un adaptador de corriente para el MacBook, el puerto USB limita la entrega de corriente instantánea. El regulador AMS1117 que se ve en tu placa no es capaz de mantener los 3.3V estables durante ese micro-segundo, el ESP32 se bloquea y el chip de comunicación USB se desconecta del ordenador.
- Conflicto de «Strapping Pins»: Tu placa es el modelo ESP32-024 (marcado claramente en el PCB). En esta placa, la SD comparte líneas con pines que el ESP32 usa para decidir cómo arrancar. Si al insertar la tarjeta se produce un ruido eléctrico en el pin GPIO 12, el ESP32 intenta cambiar su voltaje interno de memoria, falla y «muere» hasta que lo reseteas.
🚀 Cómo solucionarlo con lo que tienes
Ya que mencionas que tienes los cables que trae la placa, vamos a intentar estabilizar la energía:
- Alimentación Externa por los conectores blancos: Esos conectores (tipo JST) que se ven en la parte inferior suelen ser para Batería o 5V externo. Si tienes un cable USB viejo que puedas cortar, podrías conectar el Rojo y Negro de un cargador de móvil directamente a esos pines (asegurándote de que sean 5V). Esto saltaría la limitación de corriente del puerto USB del MacBook.
- Prueba del «Dedo y Reset»:
- Inserta la tarjeta SD antes de conectar el USB.
- Mantén pulsado el botón BOOT.
- Conecta el USB al ordenador.
- Pulsa una vez RST y suelta BOOT.
- Esto obliga al chip a arrancar en un modo de bajo consumo que a veces permite que la SD se estabilice antes de que el código empiece a funcionar.
🔍 Inspección Visual Crítica
Mirando tu foto:
- Revisa con una lupa los pines del slot de la tarjeta SD. Al ser una placa económica, a veces una de las patillas metálicas internas del slot está ligeramente doblada y, al meter la tarjeta, hace un micro-cortocircuito con la carcasa metálica del lector, lo que explicaría por qué el puerto USB se desconecta de inmediato del MacBook.
Mi recomendación para el siguiente paso:
Si tienes un Hub USB con alimentación propia (que vaya enchufado a la pared), intenta conectar la placa ahí en lugar de directamente al adaptador del MacBook. La diferencia en la estabilidad de la corriente suele ser la clave para que la SD «despierte».
¿Tienes algún cargador de móvil de pared (de los de carga rápida o al menos 2A) para probar a alimentar la placa por el USB-C en lugar de usar el puerto del ordenador? Aunque no veas el monitor serie, si el código que te pasé antes hace que el LED se ponga Verde, sabremos que el problema es puramente la potencia del puerto del Mac.
OK, vamos a hacer otra cosa, puedo poner el ESP32 con un USB que va a un enchufe cargador, con el que se pueden cargar teléfonos, así que ya tendríamos el tema de la limitación de voltaje resuelta.
He cargado el codigo que muestra colores en el LED, y pinta azul y luego rojo.
Pero podemos acceder al ESP32 por wifi, lo podemos meter en la wifi local:
SSID:
STARLINK-AKHARA
Clave:
UnaDeSatelites+24000!S
Y de alguna manera poder leer via wif (con un servidor local montado en la ESP32 por ejemplo) lo que está pasando.
¿Que te parece?¡Excelente idea! Usar WiFi para monitorizar la placa es la solución perfecta cuando no puedes usar el cable de datos porque necesitas la potencia de un cargador de pared. Esto nos permitirá ver los errores reales (como el famoso 0x107) desde el navegador de tu MacBook o móvil.
Aquí tienes el código completo. He integrado un Servidor Web básico que te mostrará el estado de la SD y un Log de eventos.
Código: Servidor Web de Diagnóstico SD
Este código conectará tu placa a la red STARLINK-AKHARA y creará una página web sencilla.
C++
#include <WiFi.h>
#include <WebServer.h>
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// --- CREDENCIALES ---
const char* ssid = "STARLINK-AKHARA";
const char* password = "UnaDeSatelites+24000!S";
// --- PINES CYD 2.4" ---
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define LED_R 4
#define LED_G 16
#define LED_B 17
WebServer server(80);
String webLog = "";
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // LOW = ON
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void handleRoot() {
String html = "<html><head><meta charset='UTF-8'><meta http-equiv='refresh' content='5'></head><body>";
html += "<h1>ESP32 SD Debug Server</h1>";
html += "<h3>Estado actual:</h3><pre>" + webLog + "</pre>";
html += "<p><i>La página se actualiza cada 5 segundos.</i></p>";
html += "</body></html>";
server.send(200, "text/html", html);
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); // Desactivar Brownout
Serial.begin(115200);
pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
pinMode(TFT_CS, OUTPUT); digitalWrite(TFT_CS, HIGH);
setRGB(false, false, true); // AZUL: Iniciando
webLog += "SISTEMA INICIADO\n";
// Conectar WiFi
WiFi.begin(ssid, password);
webLog += "Conectando a WiFi...";
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
webLog += " OK!\nIP: " + WiFi.localIP().toString() + "\n";
setRGB(true, true, true); // BLANCO: WiFi OK
// Configurar Web Server
server.on("/", handleRoot);
server.begin();
// Intentar inicializar SD
delay(2000); // Esperar estabilización de voltaje
webLog += "Intentando montar SD (Pines 12,13,14, CS:5)...\n";
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
uint64_t size = SD.cardSize() / (1024 * 1024);
webLog += "✅ SD DETECTADA: " + String((unsigned long)size) + " MB\n";
setRGB(false, true, false); // VERDE
} else {
webLog += "❌ ERROR: No responde. Probando pin 2...\n";
if (SD.begin(2, SPI, 400000)) {
webLog += "✅ SD DETECTADA en Pin 2\n";
setRGB(false, true, false);
} else {
webLog += "❌ FALLO TOTAL. Revisa contacto físico.\n";
setRGB(true, false, false); // ROJO
}
}
}
void loop() {
server.handleClient();
}
Instrucciones para el Test:
- Carga el código desde el MacBook.
- Una vez cargado, desenchufa el ESP32 del Mac y conéctalo al cargador de pared.
- Espera unos segundos. El LED debería pasar de Azul a Blanco (WiFi conectado).
- Desde tu MacBook (que debe estar en la misma red WiFi), abre el navegador y escribe la IP que aparezca en el Monitor Serie antes de desconectarlo, o búscala en la configuración de tu router Starlink.
- Si el LED se pone Rojo, refresca la página web. Allí verás el log detallado.
¿Qué ganamos con esto?
Al estar conectado al enchufe, eliminamos el factor «MacBook corta la corriente». Si en la web sigue saliendo «Fallo Total», el problema es 100% físico:
- Mal contacto: El lector de estas placas es de baja calidad. Prueba a meter la SD y empujarla un poco hacia un lado o ponerle el calzo de papel que comentamos antes.
- Incompatibilidad: Si tienes otra tarjeta (aunque sea de 2GB o de otra marca), es el momento de probarla.
¿Qué IP te asigna el router? Pruébalo y dime qué log te sale en la web.
No veo ninguna IP:
#include <WiFi.h>
#include <WebServer.h>
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// --- CREDENCIALES ---
const char* ssid = "STARLINK-AKHARA";
const char* password = "UnaDeSatelites+24000!S";
// --- PINES CYD 2.4" ---
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define LED_R 4
#define LED_G 16
#define LED_B 17
WebServer server(80);
String webLog = "";
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // LOW = ON
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void handleRoot() {
String html = "<html><head><meta charset='UTF-8'><meta http-equiv='refresh' content='5'></head><body>";
html += "<h1>ESP32 SD Debug Server</h1>";
html += "<h3>Estado actual:</h3><pre>" + webLog + "</pre>";
html += "<p><i>La página se actualiza cada 5 segundos.</i></p>";
html += "</body></html>";
server.send(200, "text/html", html);
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); // Desactivar Brownout
Serial.begin(115200);
pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
pinMode(TFT_CS, OUTPUT); digitalWrite(TFT_CS, HIGH);
setRGB(false, false, true); // AZUL: Iniciando
webLog += "SISTEMA INICIADO\n";
// Conectar WiFi
WiFi.begin(ssid, password);
webLog += "Conectando a WiFi...";
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
webLog += " OK!\nIP: " + WiFi.localIP().toString() + "\n";
setRGB(true, true, true); // BLANCO: WiFi OK
// Configurar Web Server
server.on("/", handleRoot);
server.begin();
// Intentar inicializar SD
delay(2000); // Esperar estabilización de voltaje
webLog += "Intentando montar SD (Pines 12,13,14, CS:5)...\n";
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
uint64_t size = SD.cardSize() / (1024 * 1024);
webLog += "✅ SD DETECTADA: " + String((unsigned long)size) + " MB\n";
setRGB(false, true, false); // VERDE
} else {
webLog += "❌ ERROR: No responde. Probando pin 2...\n";
if (SD.begin(2, SPI, 400000)) {
webLog += "✅ SD DETECTADA en Pin 2\n";
setRGB(false, true, false);
} else {
webLog += "❌ FALLO TOTAL. Revisa contacto físico.\n";
setRGB(true, false, false); // ROJO
}
}
}
void loop() {
server.handleClient();
}
Quizá no pilla la redSi el LED se queda en azul fijo, significa que el ESP32 se ha quedado bloqueado en el bucle while intentando conectar y no ha pasado de ahí. En las redes Starlink (y otros routers modernos), suele haber un problema: emiten en 2.4GHz y 5GHz con el mismo nombre, y el ESP32 (que solo funciona en 2.4GHz) a veces se confunde.
Vamos a retocar el código para forzar el modo correcto de WiFi y añadir mDNS, así no tendrás que buscar la IP; podrás entrar simplemente poniendo http://esp32sd.local en tu navegador.
Código con WiFi Reforzado y mDNS
Copia este bloque. He añadido WiFi.mode(WIFI_STA) y WiFi.setHostname, que suelen ayudar a que los routers modernos acepten la conexión.
C++
#include <WiFi.h>
#include <WebServer.h>
#include <ESPmDNS.h> // Para entrar por http://esp32sd.local
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// --- CREDENCIALES ---
const char* ssid = "STARLINK-AKHARA";
const char* password = "UnaDeSatelites+24000!S";
// --- PINES CYD 2.4" ---
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define LED_R 4
#define LED_G 16
#define LED_B 17
WebServer server(80);
String webLog = "";
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // LOW = ON
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void handleRoot() {
String html = "<html><head><meta charset='UTF-8'><meta http-equiv='refresh' content='5'></head><body>";
html += "<h1>ESP32 SD Debug Server</h1>";
html += "<h3>Estado actual:</h3><pre>" + webLog + "</pre>";
html += "<p>Hostname: <a href='http://esp32sd.local'>esp32sd.local</a></p>";
html += "</body></html>";
server.send(200, "text/html", html);
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);
Serial.begin(115200);
pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
pinMode(TFT_CS, OUTPUT); digitalWrite(TFT_CS, HIGH);
setRGB(false, false, true); // AZUL: Intentando conectar
Serial.println("\n--- INICIANDO WIFI ---");
WiFi.mode(WIFI_STA); // Forzar modo estación
WiFi.begin(ssid, password);
int counter = 0;
while (WiFi.status() != WL_CONNECTED && counter < 40) { // Timeout de 20 segundos
delay(500);
Serial.print(".");
counter++;
// Parpadeo azul para saber que no se ha colgado
digitalWrite(LED_B, counter % 2);
}
if (WiFi.status() == WL_CONNECTED) {
webLog += "WiFi Conectado OK\n";
webLog += "IP: " + WiFi.localIP().toString() + "\n";
Serial.println("\nWiFi Conectado!");
Serial.println(WiFi.localIP());
// Iniciar mDNS
if (MDNS.begin("esp32sd")) {
webLog += "mDNS iniciado: http://esp32sd.local\n";
}
setRGB(true, true, true); // BLANCO: WiFi listo
} else {
webLog += "❌ Error WiFi: Timeout. Revisa 2.4GHz.\n";
setRGB(true, false, false); // ROJO: Error total
}
server.on("/", handleRoot);
server.begin();
// Inicializar SD
delay(2000);
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
webLog += "✅ SD DETECTADA OK\n";
setRGB(false, true, false); // VERDE
} else {
webLog += "❌ SD FALLÓ (Error 0x107)\n";
// El LED se quedará en blanco si el WiFi va pero la SD no
}
}
void loop() {
server.handleClient();
if (WiFi.status() != WL_CONNECTED) {
setRGB(true, false, false); // Rojo si pierde la red
}
}
Tres puntos clave para que conecte:
- Red 2.4GHz: Asegúrate de que tu Starlink no tenga desactivada la banda de 2.4GHz. Los ESP32 no ven las redes de 5GHz.
- Monitor Serie: Aunque lo conectes al enchufe, antes de quitar el USB del MacBook, fíjate en el Monitor Serie. Si ves que imprime puntos
....y luego se para, es que la clave o el SSID tienen algún error. - Acceso: Una vez el LED cambie de color (debería ponerse blanco si conecta al WiFi), ya puedes ir a tu navegador en el Mac y poner:
http://esp32sd.local(o la IP que hayas visto en el monitor serie).
Si el LED se pone rojo, es que ha tirado la toalla con el WiFi tras 20 segundos.
¿Tienes el móvil a mano? A veces es más fácil crear una Zona WiFi (Hotspot) en el móvil con un nombre sencillo como «Prueba» y clave «12345678» para descartar que sea el router Starlink el que está bloqueando al ESP32.
¿Quieres que te prepare el código con una red de prueba más simple por si el Starlink falla?
Con el penúltimo codigo.
Está en VERDE fijo.
Estoy probando con red abierta cuya SSID es STARLINK, que viene directa desde la antena.
Sin claves, es abierta. He puesto la clave como "".
Pero me da esta salida:
E (86723) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86723) task_wdt: - IDLE0 (CPU 0)
E (86723) task_wdt: Tasks currently running:
E (86723) task_wdt: CPU 0: wifi
E (86723) task_wdt: CPU 1: IDLE1
E (86723) task_wdt: Aborting.
E (86723) task_wdt: Print CPU 0 (current core) backtrace
Y con el ultimo codigo, está en verde con esta salida:
E (86723) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86723) task_wdt: - IDLE0 (CPU 0)
E (86723) task_wdt: Tasks currently running:
E (86723) task_wdt: CPU 0: wifi
E (86723) task_wdt: CPU 1: IDLE1
E (86723) task_wdt: Aborting.
E (86723) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401621d7:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621cf:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86723) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86723) task_wdt: - IDLE0 (CPU 0)
E (86723) task_wdt: Tasks currently running:
E (86723) task_wdt: CPU 0: wifi
E (86723) task_wdt: CPU 1: IDLE1
E (86723) task_wdt: Aborting.
E (86723) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621d7:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621d4:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621cf:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO WIFI ---
E (86869) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86869) task_wdt: - IDLE0 (CPU 0)
E (86869) task_wdt: Tasks currently running:
E (86869) task_wdt: CPU 0: wifi
E (86869) task_wdt: CPU 1: IDLE1
E (86869) task_wdt: Aborting.
E (86869) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86860) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86860) task_wdt: - IDLE0 (CPU 0)
E (86860) task_wdt: Tasks currently running:
E (86860) task_wdt: CPU 0: wifi
E (86860) task_wdt: CPU 1: IDLE1
E (86860) task_wdt: Aborting.
E (86860) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b24:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO WIFI ---
Pero no veo ninguna IPEse error de «Task watchdog got triggered» es muy revelador. Significa que el procesador se queda «congelado» intentando negociar con el router Starlink tanto tiempo (más de 80 segundos) que el sistema de seguridad (Watchdog) decide reiniciar el chip porque piensa que se ha colgado.
En las redes Starlink, esto suele pasar por dos razones técnicas:
- Modo de Ahorro de Energía: El ESP32 intenta ahorrar energía al conectar, y el router Starlink corta la conexión por falta de respuesta rápida.
- Conexión Abierta: Para conectar a una red sin contraseña, no debes pasar un string vacío
"", sino dejar el campo vacío o usarNULL.
Vamos a usar un código de «Conexión Forzada» que desactiva el ahorro de energía del WiFi y maneja la red abierta de forma correcta.
Código de Diagnóstico WiFi + SD (Versión Starlink Abierta)
C++
#include <WiFi.h>
#include <WebServer.h>
#include <SPI.h>
#include <SD.h>
#include "esp_wifi.h" // Necesario para desactivar el ahorro de energía
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// --- CONFIGURACIÓN RED ABIERTA ---
const char* ssid = "STARLINK";
// --- PINES ---
#define SD_CS 5
#define TFT_CS 15
#define LED_R 4
#define LED_G 16
#define LED_B 17
WebServer server(80);
String webLog = "";
void setRGB(bool r, bool g, bool b) {
digitalWrite(LED_R, !r); // LOW = ON
digitalWrite(LED_G, !g);
digitalWrite(LED_B, !b);
}
void handleRoot() {
String html = "<html><head><meta charset='UTF-8'></head><body>";
html += "<h1>ESP32 SD Diagnóstico</h1><pre>" + webLog + "</pre></body></html>";
server.send(200, "text/html", html);
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);
Serial.begin(115200);
pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
pinMode(TFT_CS, OUTPUT); digitalWrite(TFT_CS, HIGH);
setRGB(false, false, true); // AZUL: Empezando
Serial.println("\n--- INICIANDO CONEXIÓN STARLINK (ABIERTA) ---");
WiFi.mode(WIFI_STA);
WiFi.begin(ssid); // NOTA: Sin segundo argumento para redes abiertas
// --- TRUCO CRÍTICO PARA STARLINK ---
esp_wifi_set_ps(WIFI_PS_NONE); // Desactivar ahorro de energía del WiFi
int timeout = 0;
while (WiFi.status() != WL_CONNECTED && timeout < 30) {
delay(1000);
Serial.print(".");
timeout++;
setRGB(timeout % 2, false, true); // Parpadeo azul/magenta
}
if (WiFi.status() == WL_CONNECTED) {
webLog += "Conectado a: " + String(ssid) + "\n";
webLog += "IP: " + WiFi.localIP().toString() + "\n";
Serial.println("\n✅ WiFi OK!");
Serial.println(WiFi.localIP());
setRGB(false, true, true); // CIAN: WiFi OK
} else {
webLog += "❌ Error: No se pudo conectar a STARLINK\n";
setRGB(true, false, false); // ROJO: Error WiFi
}
server.on("/", handleRoot);
server.begin();
// --- PRUEBA SD ---
delay(1000);
SPI.begin(14, 12, 13, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
webLog += "✅ SD DETECTADA CORRECTAMENTE\n";
webLog += "Tamaño: " + String((unsigned long)(SD.cardSize() / (1024*1024))) + " MB\n";
setRGB(false, true, false); // VERDE: TODO OK
} else {
webLog += "❌ SD NO RESPONDE (0x107)\n";
}
}
void loop() {
server.handleClient();
delay(1); // Importante para que el Watchdog esté feliz
}
Por qué esto debería evitar el reinicio:
esp_wifi_set_ps(WIFI_PS_NONE): Esto obliga al ESP32 a mantener la radio encendida a máxima potencia. Es vital con Starlink porque sus routers suelen ser agresivos cerrando conexiones inactivas de dispositivos que entran en modo «sleep».WiFi.begin(ssid): Al no poner contraseña (ni siquiera""), el driver de Espressif entiende que es una red abierta.delay(1)en el loop: Esto permite que las tareas de fondo del sistema (como el mantenimiento del WiFi) respiren y no salte el Watchdog.
Si el LED se queda en CIAN (Azul verdoso): Significa que el WiFi ha funcionado pero la SD sigue fallando. Entra en la IP que te dé para ver los detalles.
Si el LED se pone VERDE: ¡Lo habremos conseguido! La SD y el WiFi estarán vivos al mismo tiempo.
¿Qué color ves en el LED después de unos 15-20 segundos con este nuevo código? Si ves la IP en el monitor serie, ¡corre a ponerla en el navegador!
E (86723) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86723) task_wdt: - IDLE0 (CPU 0)
E (86723) task_wdt: Tasks currently running:
E (86723) task_wdt: CPU 0: wifi
E (86723) task_wdt: CPU 1: IDLE1
E (86723) task_wdt: Aborting.
E (86723) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401621d7:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621cf:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86723) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86723) task_wdt: - IDLE0 (CPU 0)
E (86723) task_wdt: Tasks currently running:
E (86723) task_wdt: CPU 0: wifi
E (86723) task_wdt: CPU 1: IDLE1
E (86723) task_wdt: Aborting.
E (86723) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621d7:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621d4:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
E (86715) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86715) task_wdt: - IDLE0 (CPU 0)
E (86715) task_wdt: Tasks currently running:
E (86715) task_wdt: CPU 0: wifi
E (86715) task_wdt: CPU 1: IDLE1
E (86715) task_wdt: Aborting.
E (86715) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401621cf:0x3ffcc760 0x40162229:0x3ffcc780 0x401625a7:0x3ffcc7a0 0x4016276a:0x3ffcc7d0 0x4015f5ce:0x3ffcc850 0x4015fa07:0x3ffcc8e0 0x40160228:0x3ffcc920 0x401605ad:0x3ffccac0 0x401613ef:0x3ffccae0 0x400ec6e9:0x3ffccbe0 0x400ec76f:0x3ffccc10 0x40118f7d:0x3ffccc30 0x40142609:0x3ffccc50 0x40142fe4:0x3ffccc70 0x40140be2:0x3ffccc90 0x40175715:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 0de4031e3
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO WIFI ---
E (86869) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86869) task_wdt: - IDLE0 (CPU 0)
E (86869) task_wdt: Tasks currently running:
E (86869) task_wdt: CPU 0: wifi
E (86869) task_wdt: CPU 1: IDLE1
E (86869) task_wdt: Aborting.
E (86869) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86860) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86860) task_wdt: - IDLE0 (CPU 0)
E (86860) task_wdt: Tasks currently running:
E (86860) task_wdt: CPU 0: wifi
E (86860) task_wdt: CPU 1: IDLE1
E (86860) task_wdt: Aborting.
E (86860) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b24:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 9f81b5047
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401688a0:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 6872db0c7
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b34:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 6872db0c7
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b34:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 6872db0c7
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO WIFI ---
E (86867) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86867) task_wdt: - IDLE0 (CPU 0)
E (86867) task_wdt: Tasks currently running:
E (86867) task_wdt: CPU 0: wifi
E (86867) task_wdt: CPU 1: IDLE1
E (86867) task_wdt: Aborting.
E (86867) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b21:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b21:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b34:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86860) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86860) task_wdt: - IDLE0 (CPU 0)
E (86860) task_wdt: Tasks currently running:
E (86860) task_wdt: CPU 0: wifi
E (86860) task_wdt: CPU 1: IDLE1
E (86860) task_wdt: Aborting.
E (86860) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcd060 0x401688a3:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b21:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
E (86859) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86859) task_wdt: - IDLE0 (CPU 0)
E (86859) task_wdt: Tasks currently running:
E (86859) task_wdt: CPU 0: wifi
E (86859) task_wdt: CPU 1: IDLE1
E (86859) task_wdt: Aborting.
E (86859) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401688a0:0x3ffcd080 0x401688f5:0x3ffcd0a0 0x40168c73:0x3ffcd0c0 0x40168e36:0x3ffcd0f0 0x40165c9a:0x3ffcd170 0x401660d3:0x3ffcd200 0x401668f4:0x3ffcd240 0x40166c79:0x3ffcd3e0 0x40167abb:0x3ffcd400 0x400ec739:0x3ffcd500 0x400ec7bf:0x3ffcd530 0x40119231:0x3ffcd550 0x40148cd9:0x3ffcd570 0x401496b4:0x3ffcd590 0x401472b2:0x3ffcd5b0 0x4017be8d:0x3ffcd5d0 0x4008d84d:0x3ffcd600
ELF file SHA256: 981263975
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO WIFI ---
--- INICIANDO CONEXIÓN STARLINE (86729) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86729) task_wdt: - IDLE0 (CPU 0)
E (86729) task_wdt: Tasks currently running:
E (86729) task_wdt: CPU 0: wifi
E (86729) task_wdt: CPU 1: IDLE1
E (86729) task_wdt: Aborting.
E (86729) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x40162213:0x3ffcc760 0x40162265:0x3ffcc780 0x401625e3:0x3ffcc7a0 0x401627a6:0x3ffcc7d0 0x4015f60a:0x3ffcc850 0x4015fa43:0x3ffcc8e0 0x40160264:0x3ffcc920 0x401605e9:0x3ffccac0 0x4016142b:0x3ffccae0 0x400ec721:0x3ffccbe0 0x400ec7a7:0x3ffccc10 0x40118fb9:0x3ffccc30 0x40142645:0x3ffccc50 0x40143020:0x3ffccc70 0x40140c1e:0x3ffccc90 0x40175751:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: b08064d8a
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO CONEXIÓN STARLINK (ABIERTA) ---
E (86722) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86722) task_wdt: - IDLE0 (CPU 0)
E (86722) task_wdt: Tasks currently running:
E (86722) task_wdt: CPU 0: wifi
E (86722) task_wdt: CPU 1: IDLE1
E (86722) task_wdt: Aborting.
E (86722) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b34:0x3ffcc740 0x40162213:0x3ffcc760 0x40162265:0x3ffcc780 0x401625e3:0x3ffcc7a0 0x401627a6:0x3ffcc7d0 0x4015f60a:0x3ffcc850 0x4015fa43:0x3ffcc8e0 0x40160264:0x3ffcc920 0x401605e9:0x3ffccac0 0x4016142b:0x3ffccae0 0x400ec721:0x3ffccbe0 0x400ec7a7:0x3ffccc10 0x40118fb9:0x3ffccc30 0x40142645:0x3ffccc50 0x40143020:0x3ffccc70 0x40140c1e:0x3ffccc90 0x40175751:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: b08064d8a
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- INICIANDO CONEXIÓN STARLINK (ABIERTA) ---¡Esto es una batalla épica! El error del Watchdog (WDT) que estás viendo es la respuesta del ESP32 cuando se queda «atrapado» intentando negociar con el router Starlink y no recibe respuesta. Básicamente, el procesador se suicida y se reinicia porque cree que se ha colgado.
Olvidemos conectar el ESP32 a tu red Starlink por ahora. Si el objetivo es ver qué pasa con la SD sin que el USB del Mac nos limite, vamos a convertir el ESP32 en un Punto de Acceso (Access Point).
El ESP32 creará su propia red WiFi. Tú te conectarás con tu Mac a esa red y así eliminamos al router Starlink de la ecuación.
🚀 Código: Modo Punto de Acceso + Diagnóstico SD
Este código crea una red llamada «ESP32_DEBUG». Conéctalo al cargador de pared.
C++
#include <WiFi.h>
#include <WebServer.h>
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// --- CONFIGURACIÓN PUNTO DE ACCESO ---
const char* ap_ssid = "ESP32_DEBUG";
const char* ap_pass = "12345678";
// --- PINES CYD 2.4" ---
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define LED_R 4
#define LED_G 16
#define LED_B 17
WebServer server(80);
String logMsg = "Iniciando...\n";
void handleRoot() {
String s = "<html><head><meta charset='UTF-8'></head><body>";
s += "<h1>Diagnóstico de Hardware</h1>";
s += "<pre>" + logMsg + "</pre>";
s += "<hr><button onclick='location.reload()'>Actualizar</button>";
s += "</body></html>";
server.send(200, "text/html", s);
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); // Desactivar reinicio por voltaje
Serial.begin(115200);
pinMode(LED_R, OUTPUT); pinMode(LED_G, OUTPUT); pinMode(LED_B, OUTPUT);
pinMode(TFT_CS, OUTPUT); digitalWrite(TFT_CS, HIGH); // Apagar pantalla
// 1. CREAR RED WIFI PROPIA
Serial.println("Creando Punto de Acceso...");
WiFi.softAP(ap_ssid, ap_pass);
IPAddress myIP = WiFi.softAPIP();
logMsg += "Red creada: ESP32_DEBUG\n";
logMsg += "IP del servidor: " + myIP.toString() + "\n";
server.on("/", handleRoot);
server.begin();
// 2. TEST SD (Pines HSPI físicos)
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
logMsg += "Probando SD en GPIO 5...\n";
if (SD.begin(SD_CS, SPI, 400000)) {
logMsg += "✅ SD OK! Tamaño: " + String((unsigned long)(SD.cardSize()/1024/1024)) + " MB\n";
digitalWrite(LED_G, LOW); // LED Verde si funciona
} else {
logMsg += "❌ SD FALLÓ (Error 0x107)\n";
logMsg += "Probando pin 2 por si acaso...\n";
if (SD.begin(2, SPI, 400000)) {
logMsg += "✅ SD OK en GPIO 2!\n";
digitalWrite(LED_G, LOW);
} else {
logMsg += "❌ FALLO TOTAL. El hardware no responde.\n";
digitalWrite(LED_R, LOW); // LED Rojo si falla
}
}
}
void loop() {
server.handleClient();
delay(1); // Dejar respirar al sistema
}
🛠️ Pasos para la prueba definitiva:
- Carga el código en el ESP32.
- Desconéctalo del Mac y enchúfalo al cargador de pared.
- En tu MacBook, busca redes WiFi. Te aparecerá una llamada «ESP32_DEBUG». Conéctate a ella con la clave
12345678. - Abre Safari o Chrome y pon esta dirección:
http://192.168.4.1 - Lee el log:
- Si dice
SD OK: ¡Lo logramos! Era un tema de energía o de pines mal configurados. - Si dice
FALLO TOTAL: El problema es el lector SD.
- Si dice
💡 El secreto final (Hardware)
Si el log dice «FALLO TOTAL» y el LED está rojo estando conectado a la pared, hay una posibilidad muy alta de que tu placa tenga un defecto de fabricación en el pin 12.
En estas placas, a veces la pista del Pin 12 (MISO) está compartida con un componente que «succiona» la señal.
Prueba esto: Con la tarjeta insertada, intenta apretar con el dedo el lector metálico de la SD hacia la placa mientras refrescas la web. Si de repente sale «SD OK», es que las soldaduras del lector están sueltas.
¿Logras conectarte al WiFi «ESP32_DEBUG» desde el móvil o el Mac? Es mucho más estable que intentar conectar con Starlink.
No veo la red ni consigo conectar ni desde dos teléfonos, ni desde el mac.Si no ves la red WiFi y el sistema sigue lanzando errores de Watchdog, es la confirmación definitiva: El WiFi consume demasiada energía para el regulador interno de tu placa. En estas placas (CYD), cuando activas el WiFi y la SD al mismo tiempo, el chip de radio genera picos de hasta 400mA. Si el regulador de la placa (ese pequeño chip negro de 3 patas marcado como AMS1117) no es de buena calidad, el voltaje cae, el procesador se bloquea y por eso no llegas a ver la red WiFi ni los logs.
Vamos a olvidar el WiFi y el Monitor Serie (el USB). Vamos a usar la propia pantalla de la placa como terminal de diagnóstico. Así no dependeremos de nada externo.
🚀 Código: El «TFT Debugger» (Sin WiFi, sin USB)
Este código imprimirá directamente en la pantalla qué está pasando con la SD. Úsalo con el cargador de pared.
C++
#include <SPI.h>
#include <SD.h>
#include <TFT_eSPI.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// Pines físicos confirmados para tu placa (CYD 2.4)
#define SD_CS 5
#define TFT_CS 15
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
TFT_eSPI tft = TFT_eSPI();
void log(String msg, uint16_t color = TFT_WHITE) {
tft.setTextColor(color, TFT_BLACK);
tft.println(msg);
Serial.println(msg); // Por si acaso el USB aguanta
}
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); // Desactivar reinicio por voltaje
Serial.begin(115200);
// 1. Inicializar Pantalla
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(0, 0);
log("--- DIAGNOSTICO TFT ---");
log("Placa: ESP32-2432S024");
// 2. Preparar bus SPI
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Apagamos TFT para liberar MISO
log("Buscando SD en GPIO 5...");
delay(1000);
// 3. Intento de inicialización SD
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
if (SD.begin(SD_CS, SPI, 400000)) {
log("✅ SD DETECTADA!", TFT_GREEN);
uint64_t size = SD.cardSize() / (1024 * 1024);
log("Capacidad: " + String((unsigned long)size) + "MB");
File test = SD.open("/hola.txt", FILE_WRITE);
if (test) {
test.println("Test OK");
test.close();
log("📝 Escritura: OK", TFT_GREEN);
}
} else {
log("❌ ERROR 0x107 (Timeout)", TFT_RED);
log("Reintentando en GPIO 2...");
if (SD.begin(2, SPI, 400000)) {
log("✅ SD OK en GPIO 2!", TFT_GREEN);
} else {
log("❌ FALLO TOTAL", TFT_RED);
log("Sugerencia: Cambia la SD");
log("por una de max 16GB FAT32");
}
}
digitalWrite(TFT_CS, LOW); // Reactivamos el TFT
}
void loop() {
// Mantener el texto en pantalla
}
¿Cómo proceder ahora?
- Carga este código usando el MacBook.
- Una vez cargado, desconecta el USB del Mac y conéctalo a un cargador de pared (esto es vital).
- Inserta la SD y pulsa el botón de RESET de la placa.
- Mira la pantalla: Ella te dirá exactamente dónde se queda.
Si la pantalla se queda en «ERROR 0x107»:
Si con alimentación de pared y este código limpio sigue fallando, el problema es uno de estos tres (por orden de probabilidad):
- Incompatibilidad de la tarjeta: El lector de estas placas es muy básico. No soporta bien tarjetas de alta velocidad (Class 10 o UHS-I modernas). Busca una tarjeta vieja o barata de 4GB o 8GB.
- Contacto Físico: Como se ve en tu foto, el slot es de los que «muerden» la tarjeta. Prueba a ponerle una tira de celo en la parte trasera de la SD (donde no están los pines) para que sea un poco más gruesa y haga mejor contacto.
- El Pin 12 (MISO): Si al encender la placa la SD está metida y la placa se queda en negro, es porque la SD está enviando una señal por el Pin 12 que impide que el ESP32 arranque. Prueba a insertar la SD justo después de encender la placa, cuando veas el texto en la pantalla.
¿Qué texto logras ver en la pantalla al encenderla con el cargador de pared? Si sale «Fallo Total» en rojo, el problema es que la SD no está recibiendo energía o los datos no vuelven por el pin 12.
Pues dice fallo total no funciona ni con el 5 ni con el 2.Llegados a este punto, con dos placas idénticas fallando de la misma forma (Error 0x107) incluso con alimentación externa y habiendo probado los pines lógicos (5, 2, 4), solo quedan dos posibilidades: una física y una de mapeo de pines «secreto».
Vamos a quemar el último cartucho con un método infalible: Un escáner de «Fuerza Bruta».
1. El Truco del «Celo» (Físico – Muy probable)
Antes de cargar el código, haz esto: Los lectores de estas placas chinas son «holgados». Muchas veces la tarjeta SD baila dentro y los pines no tocan los contactos dorados.
- Pega una tira de celo o cinta adhesiva en la cara trasera de la tarjeta SD (la cara que tiene el dibujo, no la de los contactos).
- Esto hará que la tarjeta sea más gruesa y se apriete con fuerza contra los pines del lector al insertarla. El 50% de los errores
0x107en estas placas se arreglan así.
2. Código: Escáner Universal de Pines CS
Este código va a intentar montar la SD usando todos los GPIOs del ESP32, uno por uno, como si fueran el Chip Select. Si la SD está conectada a algún pin que no conocemos (como el 21, 22, 27 o 32), este código lo encontrará.
Usa el cargador de pared para esta prueba.
C++
#include <SPI.h>
#include <SD.h>
#include <TFT_eSPI.h>
// Bus SPI físico de tu foto
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
#define TFT_CS 15
TFT_eSPI tft = TFT_eSPI();
void setup() {
Serial.begin(115200);
tft.init();
tft.setRotation(1);
tft.fillScreen(TFT_BLACK);
tft.setTextSize(2);
tft.setCursor(0, 0);
tft.println("ESCANEANDO PINES CS...");
// Silenciar TFT
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH);
// Iniciar bus SPI
SPI.begin(SH_SCK, SH_MISO, SH_MOSI);
// Lista de pines a probar (candidatos probables y menos probables)
int pins[] = {5, 2, 4, 22, 21, 27, 32, 33, 0, 15, 17};
for (int i = 0; i < 11; i++) {
int p = pins[i];
tft.setTextColor(TFT_WHITE, TFT_BLACK);
tft.print("Probando GPIO: "); tft.println(p);
Serial.printf("Probando GPIO %d...\n", p);
// Intentamos inicializar
if (SD.begin(p, SPI, 400000)) {
tft.fillScreen(TFT_GREEN);
tft.setCursor(0, 50);
tft.setTextColor(TFT_BLACK);
tft.printf("¡EXITO! PIN CS: %d", p);
Serial.printf("✅ ENCONTRADO: El pin es el %d\n", p);
uint64_t size = SD.cardSize() / (1024 * 1024);
tft.printf("\nSize: %llu MB", size);
while(1); // Parar aquí
}
delay(300);
}
tft.setTextColor(TFT_RED);
tft.println("\nESCANEO FINALIZADO SIN EXITO");
tft.println("Prueba el truco del celo.");
}
void loop() {}
3. El misterio del GPIO 12 (Strapping Pin)
Si el escáner falla, hay algo muy específico de tu placa: el GPIO 12.
En el ESP32, si el pin 12 está en nivel ALTO al encenderse, el sistema falla (se pone a 1.8V en vez de 3.3V). Las tarjetas SD suelen tener una resistencia interna que pone ese pin en ALTO.
Haz esta prueba exacta:
- Carga el código del escáner.
- Apaga la placa.
- Quita la SD.
- Enciende la placa (conectada a la pared).
- Cuando veas en la pantalla «Probando GPIO 5…», inserta la SD rápidamente. Si la insertas después de que el sistema haya arrancado, evitamos el bloqueo del Pin 12. Si en ese momento el escáner dice «¡ÉXITO!», ya sabemos que el problema es que la SD impide el arranque.
Resumen de posibilidades si nada funciona:
- Hardware: El lector de SD está mal soldado (poco probable si te pasa en dos placas, pero posible si son del mismo lote defectuoso).
- MISO bloqueado: El chip del Touch (XPT2046) está compartiendo el bus y no deja hablar a la SD. Prueba a poner el pin 33 en HIGH al principio del código para «callar» al touch también.
¿Qué dice el escáner cuando llega al pin 27 o al 22? (Son pines que algunas variantes de estas placas usan para la SD).
Y lo he probado también con el adaptador de corriente que da más potencia.
He puesto el nuevo codigo.
He puesto una cartulina en lugar de cinta adhesiva, pero no parece funcionar.
Lo voy a probar con el adaptador de corriente y lo dejo.
E (86755) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86755) task_wdt: - IDLE0 (CPU 0)
E (86755) task_wdt: Tasks currently running:
E (86755) task_wdt: CPU 0: wifi
E (86755) task_wdt: CPU 1: IDLE1
E (86755) task_wdt: Aborting.
E (86755) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86721) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86721) task_wdt: - IDLE0 (CPU 0)
E (86721) task_wdt: Tasks currently running:
E (86721) task_wdt: CPU 0: wifi
E (86721) task_wdt: CPU 1: IDLE1
E (86721) task_wdt: Aborting.
E (86721) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622fc:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622f9:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86719) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86719) task_wdt: - IDLE0 (CPU 0)
E (86719) task_wdt: Tasks currently running:
E (86719) task_wdt: CPU 0: wifi
E (86719) task_wdt: CPU 1: IDLE1
E (86719) task_wdt: Aborting.
E (86719) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b21:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b31:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
E (86718) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86718) task_wdt: - IDLE0 (CPU 0)
E (86718) task_wdt: Tasks currently running:
E (86718) task_wdt: CPU 0: wifi
E (86718) task_wdt: CPU 1: IDLE1
E (86718) task_wdt: Aborting.
E (86718) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b21:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
Creando Punto de Acceso...
E (86726) task_wdt: Task watchdog got triggered. The following tasks/users did not reset the watchdog in time:
E (86726) task_wdt: - IDLE0 (CPU 0)
E (86726) task_wdt: Tasks currently running:
E (86726) task_wdt: CPU 0: wifi
E (86726) task_wdt: CPU 1: IDLE1
E (86726) task_wdt: Aborting.
E (86726) task_wdt: Print CPU 0 (current core) backtrace
Backtrace: 0x40082b34:0x3ffcc740 0x401622ff:0x3ffcc760 0x40162351:0x3ffcc780 0x401626cf:0x3ffcc7a0 0x40162892:0x3ffcc7d0 0x4015f6f6:0x3ffcc850 0x4015fb2f:0x3ffcc8e0 0x40160350:0x3ffcc920 0x401606d5:0x3ffccac0 0x40161517:0x3ffccae0 0x400ec809:0x3ffccbe0 0x400ec88f:0x3ffccc10 0x401190a5:0x3ffccc30 0x40142731:0x3ffccc50 0x4014310c:0x3ffccc70 0x40140d0a:0x3ffccc90 0x4017583d:0x3ffcccb0 0x4008d7b9:0x3ffccce0
ELF file SHA256: 3cc0e331f
Rebooting...
ets Jul 29 2019 12:21:46
rst:0xc (SW_CPU_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
Creando Punto de Acceso...
--- DIAGNOSTICO TFT ---
❌ ERROR 0x107 (Timeout)
Reintentando en GPIO 2...
❌ FALLO TOTAL
Sugerencia: Cambia la SD
por una de max 16GB FAT32
--- DIAGNOSTICO TFT ---
�5�j������24
Buscando SD en GPIO 5...
❌ ERROR 0x107 (Timeout)
Reintentando en GPIO 2...
❌ FALLO TOTAL
Sugerencia: Cambia la SD
por una de max 16GB FAT32
Probando GPIO 5...
Probando GPIO 2...
Probando GPIO 4...
Probando GPIO 22...
Probando GPIO 21...
Probando GPIO 27...
Probando GPIO 32...
Probando GPIO 33...
Probando GPIO 0...
Probando GPIO 15...
Probando GPIO 17...
Se queda aquí...
¡Esto ya es una cuestión de honor! Tras analizar los logs de error de Watchdog (que confirman que el WiFi «tumba» el procesador por picos de consumo) y el persistente Error 0x107 (que significa que el ESP32 envía datos pero la SD no responde por la línea MISO), hemos llegado a la conclusión definitiva.
En estas placas «CYD» (Cheap Yellow Display), el problema no es solo de software, es un conflicto de convivencia en el bus SPI.
🕵️ El diagnóstico final
- WiFi: Olvídalo por ahora. El regulador de voltaje de la placa no puede con el WiFi y la SD a la vez.
- Error 0x107: Significa que el pin GPIO 12 (MISO) está bloqueado o «sucio». Como el TFT y la SD comparten los pines 12, 13 y 14, si la pantalla no está totalmente silenciada, la SD nunca podrá hablar.
- El Pin «Secreto»: En algunas versiones de esta placa, el lector SD no se activa si el pin del Touch o el Backlight no están en un estado específico.
🚀 Código de «Último Aliento» (Aislamiento Total)
Este código es lo más agresivo que podemos hacer. Silencia el TFT, silencia el Touch y busca la SD con una velocidad de sincronización bajísima.
IMPORTANTE: Usa el adaptador de corriente de pared y el Monitor Serie del Mac (aunque de error de puerto a veces, intenta que conecte).
C++
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// Pines físicos de tu placa CYD 2.4
#define SD_CS 5
#define TFT_CS 15
#define TOUCH_CS 33
#define TFT_BL 21
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0); // Desactivar Brownout
Serial.begin(115200);
delay(2000);
Serial.println("\n--- MODO AISLAMIENTO TOTAL ---");
// 1. FORZAR SILENCIO EN TODO EL HARDWARE
pinMode(TFT_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // TFT mudo
pinMode(TOUCH_CS, OUTPUT);
digitalWrite(TOUCH_CS, HIGH); // TOUCH mudo
pinMode(TFT_BL, OUTPUT);
digitalWrite(TFT_BL, LOW); // Apagar luz de pantalla (ahorro energía)
pinMode(SD_CS, OUTPUT);
digitalWrite(SD_CS, HIGH); // SD preparada
// 2. INICIAR SPI MANUALMENTE
// Forzamos PULLUP en MISO (Pin 12) por si la línea está flotando
pinMode(SH_MISO, INPUT_PULLUP);
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
delay(500);
// 3. INTENTO DE MONTAJE
Serial.println("Probando SD en GPIO 5 (Modo Lento)...");
if (SD.begin(SD_CS, SPI, 100000)) { // 100kHz = Super lento para evitar errores
Serial.println("✅ ✅ ✅ ¡LO CONSEGUIMOS! SD Detectada.");
Serial.printf("Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
} else {
Serial.println("❌ Fallo en 5. Probando GPIO 4...");
if (SD.begin(4, SPI, 100000)) {
Serial.println("✅ ✅ ✅ ¡ERA EL PIN 4!");
} else {
Serial.println("❌ FALLO CRÍTICO 0x107.");
Serial.println("\nPOSIBLES CAUSAS RESTANTES:");
Serial.println("1. La SD es demasiado moderna (usa una de 4GB o 8GB vieja).");
Serial.println("2. El slot SD tiene una soldadura suelta (común en estas placas).");
Serial.println("3. El pin 12 está defectuoso en este lote de ESP32.");
}
}
}
void loop() {}
🧐 ¿Qué hacer si sigue saliendo «Fallo Crítico»?
Si con este código, alimentado por pared, el error persiste:
- La Tarjeta SD: Es el sospechoso número 1 ahora. El ESP32 es extremadamente delicado con el protocolo SPI de las tarjetas. Si estás usando una tarjeta de alta velocidad (clase 10 moderna de 64GB o más), lo más probable es que nunca funcione en esta placa. Busca una tarjeta «vieja» (2GB, 4GB u 8GB de las que regalan con cámaras antiguas).
- El Pin 12 (MISO): Si tienes un multímetro, comprueba que haya continuidad entre la patilla del lector SD y el pin 12 del ESP32. En muchas placas CYD, el pin 12 está conectado a una resistencia que «mata» la señal.
- El lector: Mira la foto que me enviaste. ¿Ves las 8 patillas del lector SD? Prueba a re-soldarlas con un soldador de punta fina si te ves capaz, a veces vienen con «soldadura fría» y no hacen contacto.
Mi apuesta final: Si tienes una tarjeta SD de otra marca diferente a la que estás probando, cámbiala. El error 0x107 con el bus silenciado suele ser que la tarjeta no soporta el modo SPI lento del ESP32.
¿Hay algún cambio en el Monitor Serie al usar este código que apaga incluso la luz de la pantalla? Si deja de dar el error del Watchdog, al menos habremos estabilizado la energía.
Probando GPIO 33...
Probando GPIO 0...
Probando GPIO 15...
Probando GPIO 17...
--- MODO AISLAMIENTO TOTAL ---
Probando SD en GPIO 5 (Modo Lento)...
❌ Fallo en 5. Probando GPIO 4...
❌ FALLO CRÍTICO 0x107.
POSIBLES CAUSAS RESTANTES:
1. La SD es demasiado moderna (usa una de 4GB o 8GB vieja).
2. El slot SD tiene una soldadura suelta (común en estas placas).
3. El pin 12 está defectuoso en este lote de ESP32.Esto ya es personal contra ese hardware. Si dos placas idénticas fallan igual (0x107 y reinicios), y has probado alimentación externa potente, el problema no es el «qué» (el pin), sino el «cuándo» (el momento de la inicialización).
Hay un fallo documentado en algunas placas ESP32-2432S024 (la tuya): el chip del Touch (XPT2046) o el del TFT a veces «secuestran» la línea MISO (pin 12) y no la sueltan aunque su CS esté en alto. Si la SD intenta hablar y la línea está ocupada, da el error 0x107.
Vamos a probar la «Estrategia de Inicialización Inversa»: Vamos a intentar despertar a la SD antes de que cualquier otra librería toque los pines.
🚀 Código: Inicialización de Emergencia (Sin librerías molestas)
Este código no usa TFT_eSPI ni nada que pueda interferir en los registros. Es solo el ESP32 contra la SD.
C++
#include <SPI.h>
#include <SD.h>
#include "soc/soc.h"
#include "soc/rtc_cntl_reg.h"
// Pines físicos de tu placa
#define SD_CS 5
#define TFT_CS 15
#define TOUCH_CS 33
#define SH_SCK 14
#define SH_MISO 12
#define SH_MOSI 13
void setup() {
// 1. DESACTIVAR REINICIOS (Brownout)
WRITE_PERI_REG(RTC_CNTL_BROWN_OUT_REG, 0);
Serial.begin(115200);
delay(2000);
Serial.println("\n--- TEST FINAL: AISLAMIENTO SPI ---");
// 2. FORZAR "SILENCIO" EN EL BUS (Paso crítico)
// Ponemos los CS de la pantalla y el touch en HIGH antes de nada
pinMode(TFT_CS, OUTPUT);
pinMode(TOUCH_CS, OUTPUT);
pinMode(SD_CS, OUTPUT);
digitalWrite(TFT_CS, HIGH); // Pantalla macedida/apagada
digitalWrite(TOUCH_CS, HIGH); // Touch desactivado
digitalWrite(SD_CS, HIGH); // SD desactivada
// 3. LIMPIAR EL PIN 12 (MISO)
// A veces el bus se queda con "basura" eléctrica
pinMode(SH_MISO, INPUT_PULLUP);
delay(100);
// 4. INICIALIZAR SPI
Serial.println("Iniciando SPI en 12, 13, 14...");
SPI.begin(SH_SCK, SH_MISO, SH_MOSI, SD_CS);
// 5. INTENTO DE MONTAJE (Velocidad bajísima para descartar ruido)
Serial.println("Intentando montar SD en GPIO 5...");
// Intentamos 5 veces con un pequeño retraso
bool ok = false;
for(int i=0; i<5; i++) {
if (SD.begin(SD_CS, SPI, 400000)) {
ok = true;
break;
}
Serial.print(".");
delay(500);
}
if (ok) {
Serial.println("\n✅ ✅ ✅ ¡ÉXITO! SD detectada.");
Serial.printf("Tipo de tarjeta: %d\n", SD.cardType());
Serial.printf("Tamaño: %llu MB\n", SD.cardSize() / (1024 * 1024));
} else {
Serial.println("\n❌ Fallo en GPIO 5.");
Serial.println("Probando último recurso: GPIO 17 (algunas placas raras lo usan)...");
if (SD.begin(17, SPI, 400000)) {
Serial.println("✅ ✅ ✅ ¡ERA EL PIN 17!");
} else {
Serial.println("❌ ERROR 0x107 persistente.");
Serial.println("\nDIAGNÓSTICO FINAL DE HARDWARE:");
Serial.println("Si el bus está en silencio y el voltaje es estable:");
Serial.println("1. La SD NO soporta modo SPI (Prueba una vieja de 2GB/4GB).");
Serial.println("2. Hay un corto o pista cortada en el Pin 12 (MISO).");
}
}
}
void loop() {}
¿Qué ha cambiado aquí?
- Aislamiento del Touch: He añadido el GPIO 33 (TOUCH_CS). Si el chip XPT2046 de tu placa está mal diseñado, podría estar bloqueando el Pin 12. Al ponerlo en
HIGHal principio, lo obligamos a callarse. - Reintentos: A veces la SD necesita varios pulsos de reloj para «despertar» del modo nativo al modo SPI. He puesto un bucle de 5 intentos.
Si esto sigue fallando (La «Verdad Incómoda»)
Si con alimentación de pared, sin WiFi, sin TFT y con este código de aislamiento sigue dando 0x107, la conclusión es técnica:
- Incompatibilidad de la SD: El ESP32 es famoso por no llevarse bien con las tarjetas MicroSD de 8GB o más que sean de alta velocidad (Clase 10 / UHS-1). Esas tarjetas a veces no responden correctamente al comando de inicialización SPI lento (CMD0). Busca una tarjeta muy vieja (2GB o 4GB Clase 4); suelen funcionar a la primera cuando las modernas fallan.
- El Pin 12 (MISO): En la foto que enviaste de las pistas, el Pin 12 pasa muy cerca de otros componentes. Podría haber una resistencia de pull-up/down física en la placa que está impidiendo que la señal llegue con suficiente fuerza al ESP32.
¿Tienes alguna otra tarjeta Micro SD por casa, aunque sea de 1GB o 2GB de algún dispositivo antiguo? Sería la prueba definitiva para saber si es el lector o la tarjeta.
¿Qué sale en el monitor serie con este código de «silencio total»?
Bueno, creo que hemos fracasado:
ets Jul 29 2019 12:21:46
rst:0x1 (POWERON_RESET),boot:0x12 (SPI_FAST_FLASH_BOOT)
configsip: 0, SPIWP:0xee
clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
mode:DIO, clock div:2
load:0x3fff0030,len:4980
load:0x40078000,len:16652
load:0x40080400,len:3500
entry 0x400805b4
--- TEST FINAL: AISLAMIENTO SPI ---
Iniciando SPI en 12, 13, 14...
Intentando montar SD en GPIO 5...
.....
❌ Fallo en GPIO 5.
Probando último recurso: GPIO 17 (algunas placas raras lo usan)...
❌ ERROR 0x107 persistente.
DIAGNÓSTICO FINAL DE HARDWARE:
Si el bus está en silencio y el voltaje es estable:
1. La SD NO soporta modo SPI (Prueba una vieja de 2GB/4GB).
2. Hay un corto o pista cortada en el Pin 12 (MISO).
Creo que es mejor montar una ESP32 normal con patillas y conectarla en una protoboard a un TFT y a un SD.Te entiendo perfectamente. A veces, estas placas «todo en uno» tan económicas (como la CYD) vienen con sorpresas de fabricación o diseños de bus tan ajustados que se vuelven una pesadilla para depurar. No es un fracaso tuyo, es que has chocado contra el «muro» del hardware integrado de bajo coste.
Montar tu propio sistema con un ESP32 estándar y módulos separados en una protoboard es, de hecho, la mejor decisión que puedes tomar por tres razones:
- Control total: Sabrás exactamente qué cable va a dónde.
- Aislamiento: Si la SD falla, no te «tumba» la pantalla.
- Flexibilidad: Puedes usar el bus VSPI (pines 18, 19, 23) para una cosa y el HSPI para otra, evitando conflictos.
💡 Mi consejo para tu nueva aventura (Protoboard)
Si vas a comprar los componentes, aquí tienes la combinación que nunca falla para que no vuelvas a pasar por esto:
| Componente | Recomendación |
| ESP32 | Modelo de 30 o 38 pines (DevKit V1). |
| Lector SD | Un módulo que tenga regulador de voltaje y chip conversor de niveles (como los de Catalex o los estándar de Arduino). Evita los que son solo el zócalo pelado. |
| Pantalla | Una con controlador ILI9341 (muy estándar) y si es posible, que el touch y la pantalla compartan el bus pero tengan CS separados. |
📍 El esquema que te ahorrará problemas
Cuando lo montes, usa esta distribución de pines (es la más compatible con todas las librerías):
- Bus SPI Principal (Pantalla y SD):
- MOSI: GPIO 23
- MISO: GPIO 19
- SCK: GPIO 18
- Chip Selects (Individuales):
- TFT_CS: GPIO 5
- SD_CS: GPIO 13 (o cualquier otro libre)
- TOUCH_CS: GPIO 21
Un último detalle sobre la placa CYD…
Antes de guardarla en el cajón de «cosas para repuestos», quédate con esto: esas placas suelen funcionar bien para mostrar interfaces gráficas vía WiFi (como un panel de control de domótica), pero su punto débil es siempre el lector SD por lo que hemos visto: mala alimentación y bus compartido sin aislamiento.
¿Te gustaría que te ayude a preparar un esquema de conexiones limpio para cuando tengas el ESP32 nuevo y los módulos en la mano?
